Kia Ceed: Système de commande du moteur / Capteur de particules (PM) / Description et fonctionnement
Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / Capteur de particules (PM) / Description et fonctionnement
| Description |
Le capteur PM est installé sur le silentieux central et la valeur PM détectée
est utilisée pour surveiller DPF.
La valeur PM détectée dans DPF est délivrée à ECM par communication CAN et ECM
vérifie la présence de défauts dans DPF.
PM (particules): Particules minuscules
|

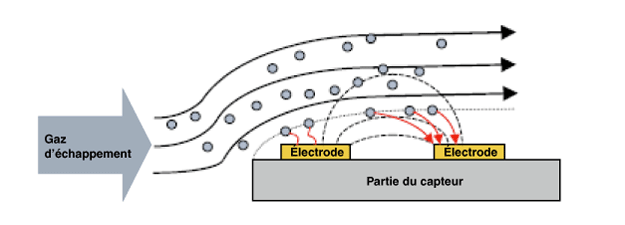

| Fonctionnement |
| 1. |
Le gaz d'échappement entre dans le capteur.
|
| 2. |
Le capteur de particules (PM) dans le gaz d'échappement est adsorbé
dans l'électrode.
|
| 3. |
Le capteur de particules absorbées (PM) libère la voie de passage.
|
| 4. |

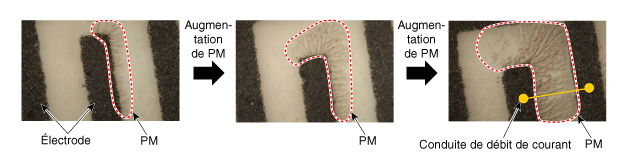

Avec l'augmentation des particules adsorbées, le débit de courant circulant
dans la voie de passage conductrice augmente.
|
| 5. |
Si le courant est supérieur à la valeur ordinaire, le capteur brûle
les particules adsorbées par chauffage.
|
|
Capteur de particules (PM) / Spécifications
Spécification
Élément
Spécification
Température de combustion terminée
°C
au dessus de 650
° ...
Capteur de particules (PM) / Diagrammes schématiques
Schéma du circuit
...
