Kia Ceed: Audio / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Audio / Composants et emplacement des composants

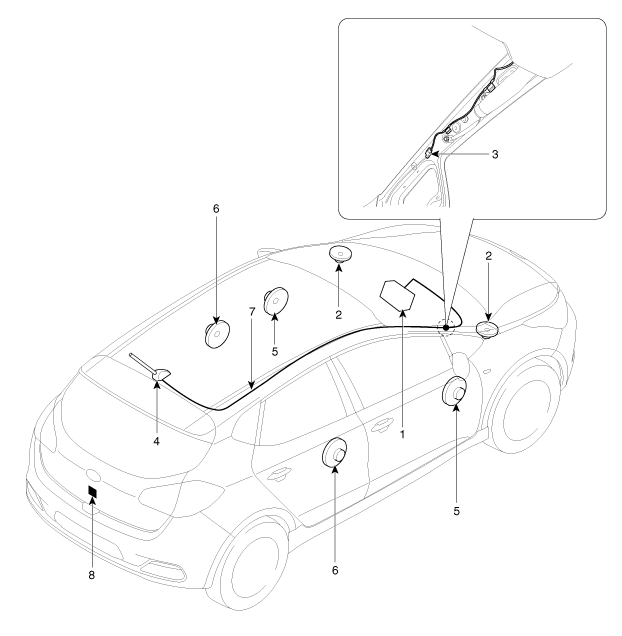

EMPLACEMENT DES COMPOSANTS

1. Unité audio
2. Haut-parleur aigü
3. Connecteur du câble de l'antenne
4. Antenne du toit (Radio)

5. Haut-parleur de la porte avant
6. Haut-parleur de la porte arrière
7. Câble d'alimentation de l'antenne
8. Caméra arrière

Spécifications

Spécification Unité audio Élément Spécification MODÈLE Type A (Radio/CDP/MP3/RDS) Type B (Radio/CDP/MP3/RDS) ...

Unité audio / Composants et emplacement des composants

COMPOSANTS ...
