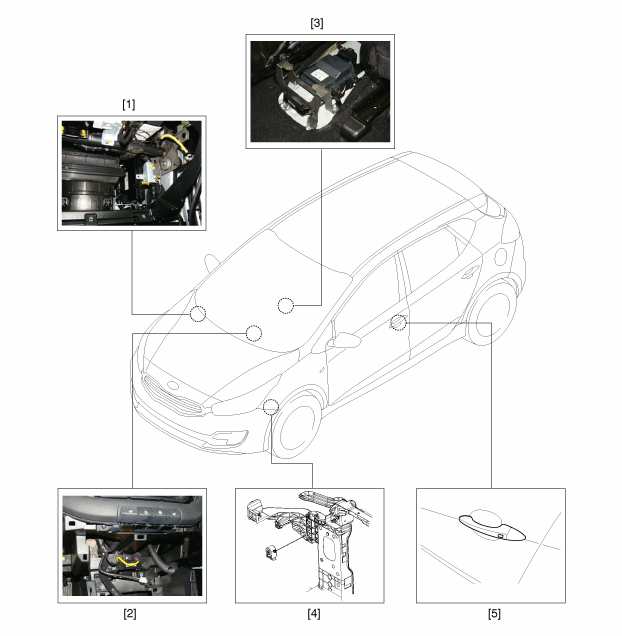

| Emplacement des composants (1) |

|
1. Dispositif clé smart 2. Antenne intérieure 1 3. Antenne intérieure 2 |
4. Avertisseur sonore 5. Poignée extérieure de porte |

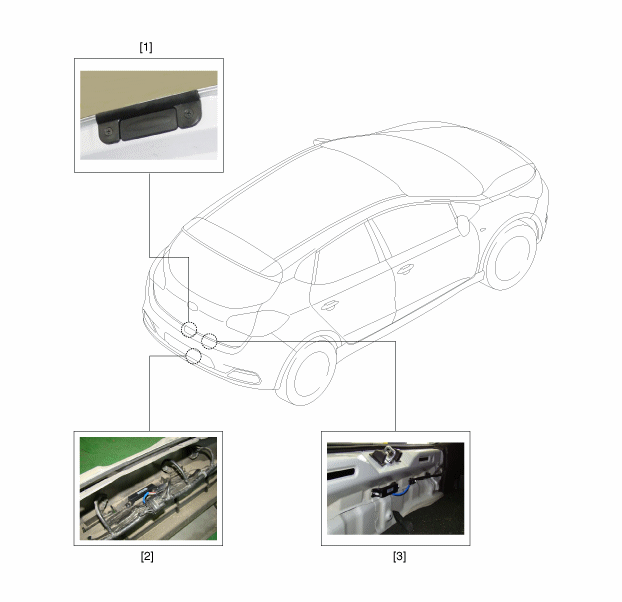

| Emplacement des composants (2) |

|
1. Commutateur d'ouverture du hayon 2. Antenne du pare-chocs |
3. Antenne du hayon |
Spécifications
Description et fonctionnementRevue Technique Kia Cee'd: Frein a disque arriere / Composants et emplacement des composants
Composants [Sans EPB]
1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier
4. Corps de l'étrier
5 : Plaquette de frein
6. Système de rétention du patin
Composants [Avec EPB]
...
Manuel du proprietaire Kia Cee'd: Témoin de frein
de stationnement &
de liquide de frein
Témoin de frein de stationnement
Ce voyant s’allume lorsque le frein de
stationnement est serré, avec le
contacteur d’allumage sur START ou
ON. Le témoin doit s’éteindre une fois
que le frein de stationnement est
desserré et que le moteur tourne.
Témoin de niveau de liquide ...
