Kia Ceed: À module de commande de carrosserie (BCM) / Composants et emplacement des composants
Revue Technique Kia Cee'd / Système électrique de carrosserie / À module de commande de carrosserie (BCM) / Composants et emplacement des composants

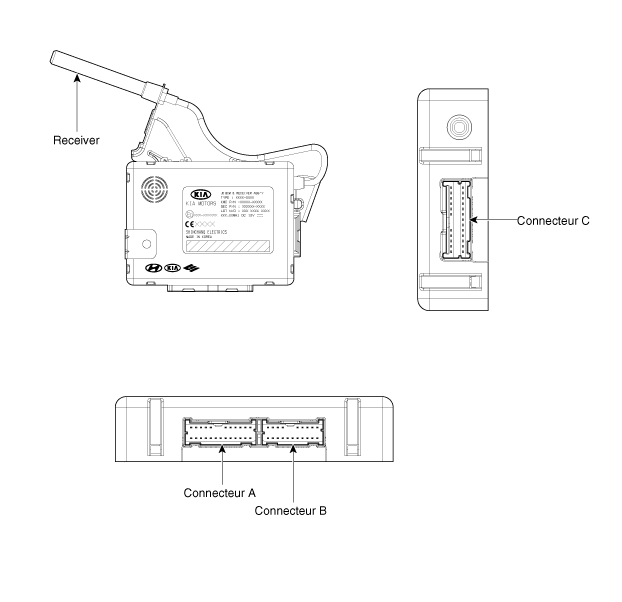

| COMPOSANTS |
※ Avertisseur sonore interne : Avertisseur sonore du système d'aide au stationnement

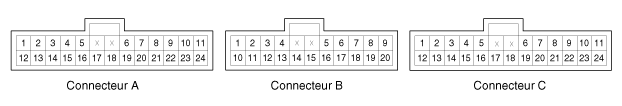

| ARRANGEMENT BROCHES |
|
N° |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
BATTERIE |
Interrupteur supérieur des phares |
Lampe d'habitacle |
|
2 |
ALL1 |
Interrupteur des phares bas |
Avertisseur Sonore Extérieur |
|
3 |
ALL2 |
Contacteur de l'airbag latéral |
IND SECURIT |
|
4 |
AUDIO |
Diagnostic |
IND PAS off |
|
5 |
Interrupteur du mode buée d'essuie-glace |
LIN_RPAS |
VITRE LECTRIQUE DE SÉCURIT |
|
6 |
Interrupteur de feu arrière |
ALIMENTATION D'ÉCLAIRAGE AUTO |
Feux arrière AV |
|
7 |
CL INSÉRÉE |
À CAPTEUR d′éclairage automatique |
CLAIRAGE DE TROU DE CL |
|
8 |
DÉVERROUILLAGE COLLISION |
MASSE DE L'ÉCLAIRAGEAUTOMATIQUE |
- |
|
9 |
INTERRUPTEUR DE DÉGIVREUR AVANT |
- |
- |
|
10 |
Interrupteur de désembuage |
INTERR. ANTIBROUILLARD AVANT |
lectrovalve ATM |
|
11 |
À interrupteur d′éclairage automatique |
Interrupteur des feux antibrouillard arrière |
- |
|
12 |
Interrupteur de verrouillage centralisé des portes |
- |
Lampe Puddle |
|
13 |
À interrupteur des freins |
- |
- |
|
14 |
À interrupteur DU LAVE-GLACE ARRIÈRE |
MTS Rx |
- |
|
15 |
INTERR. D′ESSUIE-GLACE ARRIÈRE |
MTS Tx |
- |
|
16 |
INTERRUPTEUR DU LAVE-GLACE |
CAN Haut |
Indicateur de verrouillage central de porte |
|
17 |
Commutateur d'essuie-glace INT |
CAN Bas |
MASSE |
|
18 |
Interrupteur INT de l'essuie-glace arrière |
CAN Haut |
RELAIS DE LAVE-GLACE DE PHARE |
|
19 |
Interrupteur toit ouvrant ouvert |
CAN Bas |
- |
|
20 |
CONTACTEUR INTER- VERROUILLAGE CL |
COMMANDE INFÉRIEURE DES PHARES |
Relais d'essuie-glace |
|
21 |
Volume d'essuie-glace INT |
|
- |
|
22 |
[Commutateur d'avertissement GEL] |
|
- |
|
23 |
Interrupteur PAS OFF |
|
- |
|
24 |
MASSE |
|
- |
Spécifications
Spécifications
Élément
Spécifications
Tension nominale
12 V CC
Tension de fonctionnement
DC 9 - ...
Diagrammes schématiques
Schéma du circuit
...
