Kia Ceed: Fusibles et relais / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Fusibles et relais / Composants et emplacement des composants

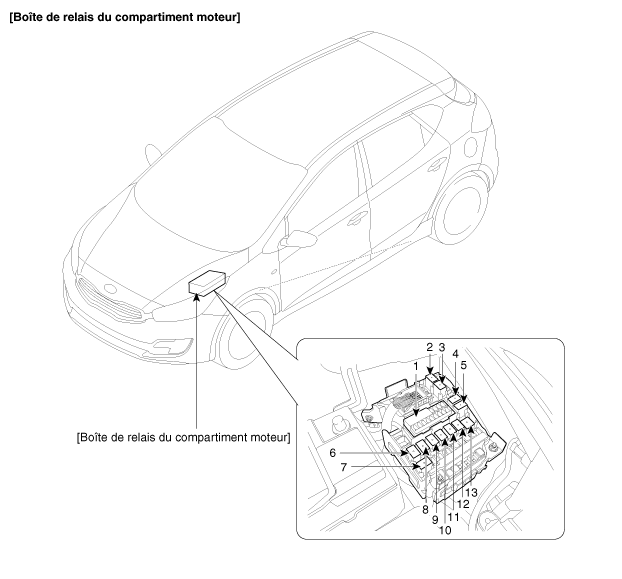

EMPLACEMENT DES COMPOSANTS

1. Ensemble de boîte EMS
2. Relais du ventilateur de refroidisseur (Bas)
3. Relais du ventilateur de refroidisseur (Haut)
4. Relais ESS
5. Relais de soufflerie

6. Relais de dégivrage arrière
7. Relais HAC
8. Relais SSB4 (ALL2)
9. Relais de l’essuie-glace avant
10. Relais SSB3 (ALL1)

11. Relais démarrage
12. Relais SSB2 (ACC)
13. PTC(essence) / relais de chauffage de carburant (Diesel)
