Kia Ceed: Témoins et jauges / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Témoins et jauges / Composants et emplacement des composants

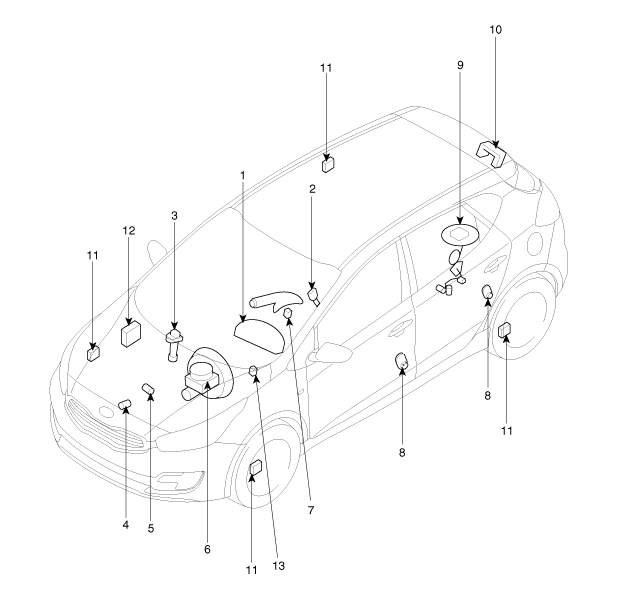

EMPLACEMENT DES COMPOSANTS

1. Groupe d’instruments
2. Interrupteur de la ceinture de sécurité
3. Capteur de vitesse du véhicule
4. Capteur de température du liquide de refroidissement du moteur
5. Interrupteur de pression d’huile
6. Interrupteur d’alarme de niveau du liquide de frein
7. Interrupteur de frein de stationnement

8. Interrupteur de la porte
9. Émetteur de jauge de carburant
10. Commutateur d'ouverture du hayon
11. Capteur de vitesse de roue
12. ABS ECU
13. Interrupteur active ECO

Témoins et jauges

...
