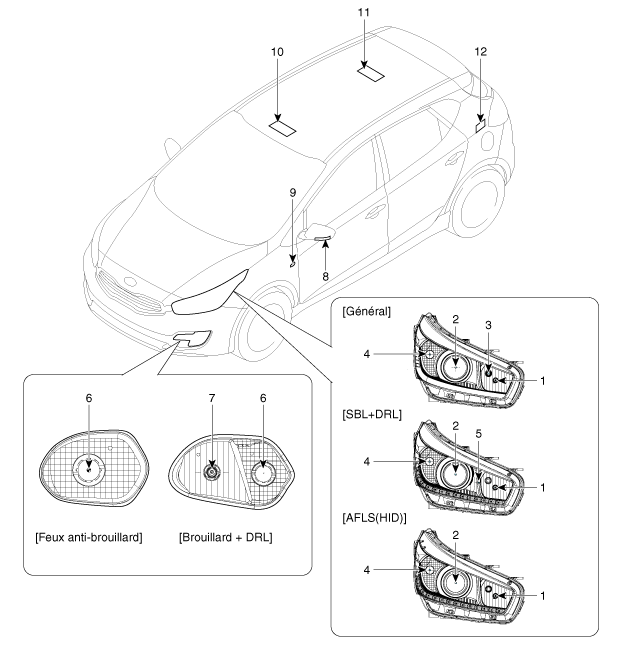

EMPLACEMENT DES COMPOSANTS

1. Phare (haut)
2. Phare (Bas)
3. Feux de position
4. Clignotant

5. Voyant de déformation statique
6. Feu antibrouillard avant
7. DRL
8. Clignotant latéral (rétroviseur de porte)

9. Témoin répétiteur latéral
10. Lampe de la console du plafonnier
11. Lampe de l'habitacle
12. Éclairage du coffre

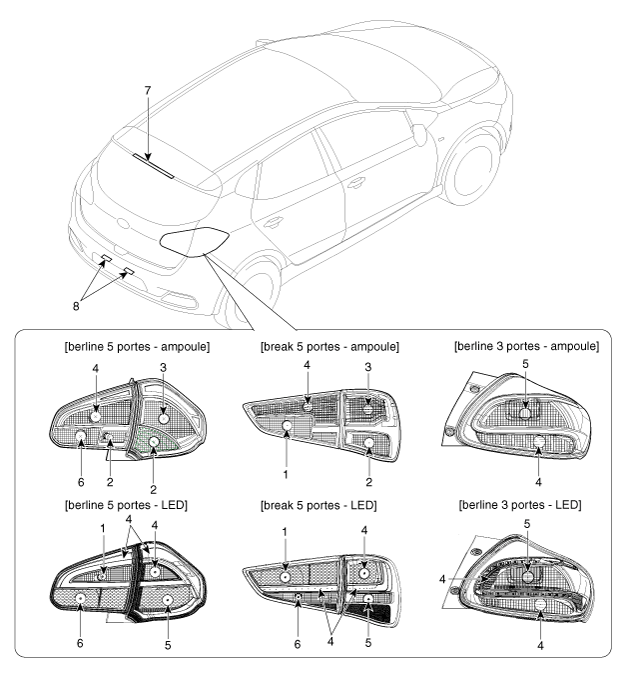

1. Feu de recul
2. Clignotant
3. Feu d’arrêt/arrière
4. Feux arrière

5. Feu de stop
6. Feu antibrouillard arrière
7. Feu de stop en hauteur
8. Éclairage de plaque d’immatriculation
