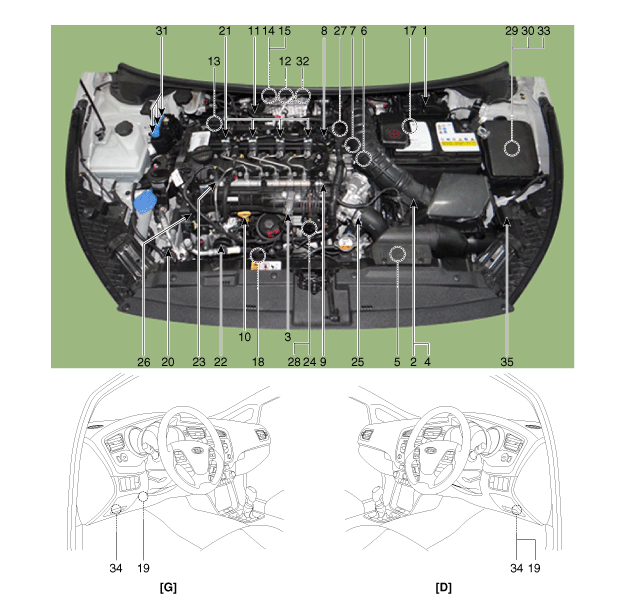

EMPLACEMENT DES COMPOSANTS

1. ECM (module de contrôle du moteur)
2. Capteur de débit d’air massique (MAFS)
3. Capteur de pression de suralimentation (BPS)
4. Sonde de température d’air d’admission (IATS) n°1 insérée dans MAFS
5. Sonde de température d’air d’admission (IATS) N° 2
6. Sonde de température du liquide de refroidissement (ECTS)
7. Capteur de position de vilebrequin (CKPS)
8. Capteur de position de l'arbre à cames (CMPS)
9. Capteur de pression du rail (RPS)
10. Capteur de température du carburant (FTS)
11. Capteur Lambda n°1
12. Capteur Lambda n°2
13. Capteur de pression du différentiel (DPS)
14. Capteur de température du gaz d’échappement (EGTS) N°1 (T4)
15. Capteur de température du gaz d’échappement (EGTS) N°2 (T5)
16. Capteur PM
17. Capteur d'eau (compris dans le filtre à carburant)
18. Capteur de température d’huile (OTS) et capteur de pression d'huile (OPSS)

19. Capteur de position de pédale d’accélérateur (APS)
20. Transducteur de pression du climatiseur (APT)
21. Injecteur
22. Soupape de commande de pression de carburant (FPCV)
23. Soupape du régulateur de pression du rail (RPRV)
24. Électrovanne de commande WGT
25. Soupape de commande pneumatique (ACV)
26. Déclencheur de tourbillon variable (VSA)
27. Soupape de commande EGR électrique (EEGR)
28. Électrovanne de dérivation du refroidisseur EGR
29. Relais principal
30. Relais de la pompe à carburant
31. Relais du chauffage PTC
32. Relais de préchauffage
33. Relais du réchauffeur de carburant
34. Connecteur de liaison de données (DLC) [16 fiches]
35. Connecteur de contrôle à usages multiples (MPCC) [20 broches]

1. ECM (module de contrôle du moteur)	2. Capteur de débit d’air massique (MAFS) 3. Sonde de température d’air d’admission (IATS) N° 1 insérée dans MAFS

3. Capteur de pression de suralimentation (BPS)	5. Sonde de température d’air d’admission (IATS) N° 2

6. Sonde de température du liquide de refroidissement (ECTS)	7. Capteur de position de vilebrequin (CKPS)

8. Capteur de position de l'arbre à cames (CMPS)	9. Capteur de pression du rail (RPS)

10. Capteur de température du carburant (FTS)	11. Capteur Lambda n°1

12. Capteur Lambda n°2	13. Capteur de pression du différentiel (DPS)

14. Capteur de température du gaz d’échappement (EGTS) N°1 (T4)	15. Capteur de température du gaz d’échappement (EGTS) N°2 (T5)

16. Capteur PM	17. Capteur d'eau (compris dans le filtre à carburant)

18. Capteur de température d’huile (OTS) et capteur de pression d'huile (OPSS)	19. Capteur de position de pédale d’accélérateur (APS)

20. Transducteur de pression du climatiseur (APT)	21. Injecteur

22. Soupape de commande de pression de carburant (FPCV)	23. Soupape du régulateur de pression du rail (RPRV)

24. Électrovanne de commande WGT	25. Soupape de commande pneumatique (ACV)

26. Déclencheur de tourbillon variable (VSA)	27. Soupape de commande de l’EGR électrique

28. Électrovanne de dérivation du refroidisseur EGR	29. Relais principal (Boîtier EMS) 30. Relais de la pompe à carburant (Boîtier EMS) 33. Relais du réchauffeur de carburant

31. Relais du chauffage PTC	32. Relais de préchauffage

34. Connecteur de liaison de données (DLC) [16 fiches]	35. Connecteur de contrôle à usages multiples (MPCC) [20 broches]
