EMPLACEMENT DES COMPOSANTS

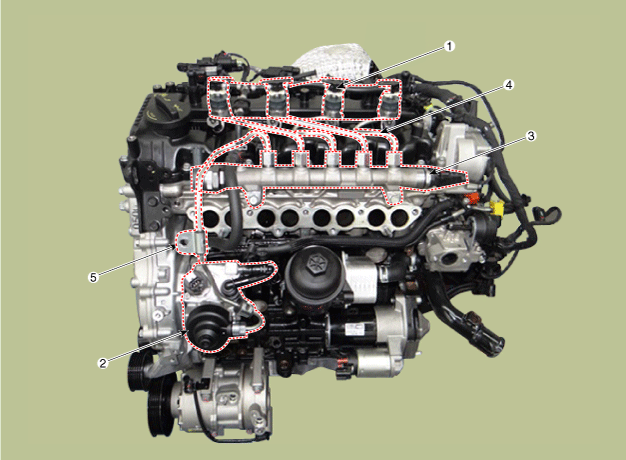

Compartiment moteur

1. Injecteur
2. Pompe à carburant à haute pression
3. Rail commun
4. Tuyau à carburant à haute Pression (Injecteur → Rail commun)

5. Tuyau à carburant à haute pression (Rail commun → Pompe à carburant à haute pression)
6. Filtre à carburant

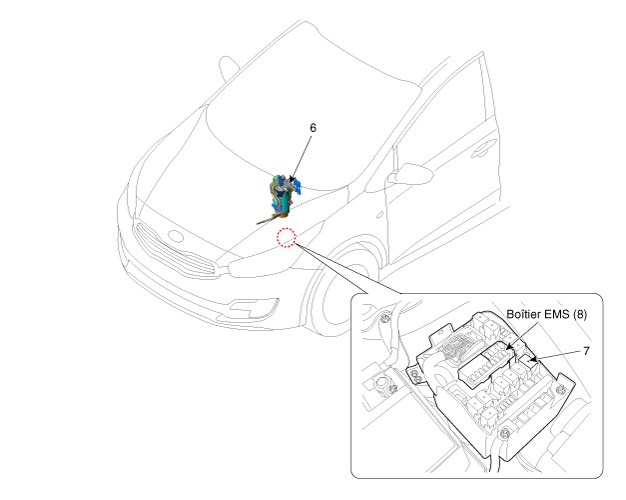

7. Relais du réchauffeur de carburant
8. Relais de la pompe à carburant (Boîtier EMS)

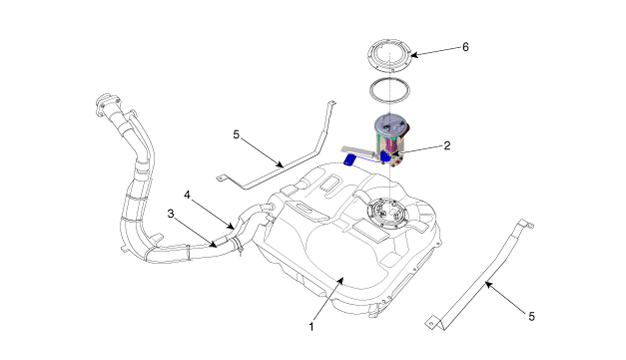

Réservoir de carburant

1. Réservoir à carburant
2. Pompe à carburant basse puissance
3. Flexible de remplissage de carburant

4. Tube de mise à niveau
5. Bande du réservoir à carburant
6. Couvercle du plateau de la pompe à carburant

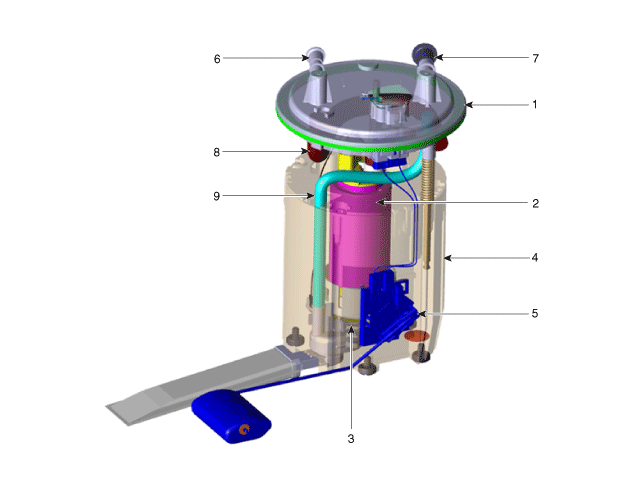

POMPE CARBURANT BASSE PRESSION

1. Ensemble de la tête
2. Moteur de la pompe à carburant
3. Pré-filtre
4) Chapeau de réservoir
5. Module de la pompe à carburant

6. Buse d'alimentation en carburant
7. Buse de retour de carburant
8. Tuyau d’arrivée du carburant
9. Flexible de retour de carburant

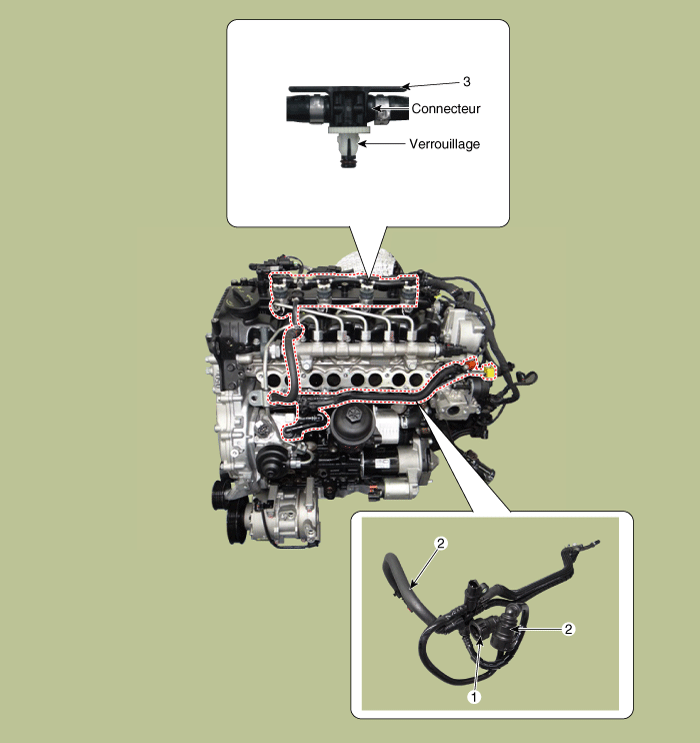

Connecteur de conduite de retour / Conduite de retour et d'alimentation

1. Conduite d'alimentation en carburant [Puissance basse]
2. Conduite de retour en carburant [Puissance basse]
3. Connecteur de conduite de retour

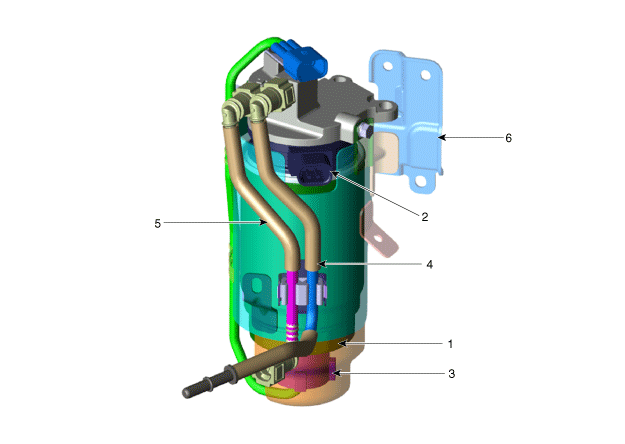

Filtre à carburant

1. Filtre à carburant
2. Chauffage de carburant
3. Capteur d'eau

4. Connecteur rapide du tuyau d'alimentation de sortie (↔ Pompe de carburant haute pression)
5. Connecteur rapide du flexible d'alimentation d'admission (↔ Réservoir de carburant)
6. Support de montage du filtre à carburant

•	Le système d'injection de carburant à rampe commune fonctionne sous pression extrêmement élevée (envion 2 000 bars). Donc n'effectuez jamais de travaux sur le système d'injection lorsque le moteur tourne ou dans les 30 secondes qui suivent l'arrêt du moteur.

•	Gardez propre les pièces et la zone de travail.

•	Faites attention aux substances étrangères.

•	Juste avant d'installer l'injecteur, le flexible ou le tuyau, déposez le bouchon protecteur fixé sur chaque d'entre eux.

•	Ne déposez pas l'injecteur sauf si nécessaire.

•

Lors de l'installation de l'injecteur

- Nettoyez la zone de contact de l'injecteur et remplacez le joint par un nouveau.

- Pour éviter des dommages causés par des chocs, insérez verticalement l'injecteur dans la culasse.

- Nettoyez la surface de connexion du joint de l'injecteur sur la culasse avant d'installer l'injecteur.

•	Lors de l'nstallation du tuyau à carburant à haute pression - Installez correctement l'écrou à embase.. - Ne réutilisez jamais un tuyau à carburant à haute pression déjà usagé.

•	Lors du démontage / montage de la conduite de retour de l'injecteur - Insérez le connecteur uniquement en position déverrouillée. - Insérez le connecteur avec les mains. N'utilisez pas d'outil

Système d′alimentation en carburant

...

Diagrammes schématiques

SYSTÈME D'INJECTION DE CARBURANT DU COMMON RAIL (CRDI) 1. Capteur du débit d'air massique (MAFS) 2. Sonde de température d’air d’admission (IATS) ...
