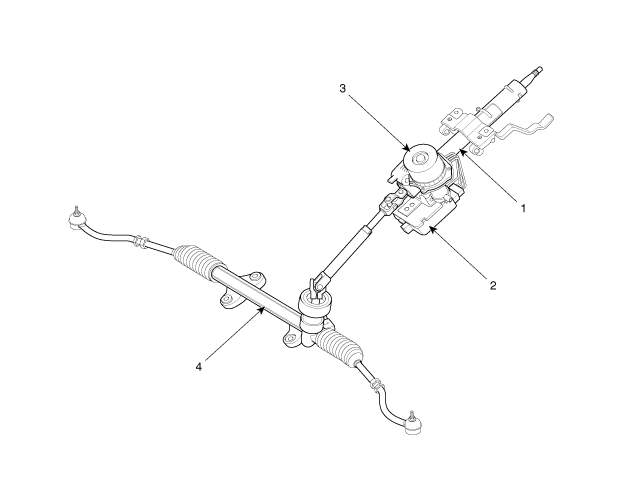

COMPOSANTS

1. L'arbre de la colonne de direction.
2. ECU

3. Moteur
4. Boîte d'engrenage de direction

Description et fonctionnement

Description Le système EPS (Direction assistée électrique, de type servo colonne) utilise un moteur électrique pour aider la force de direction et est indépendant du moteur. ...

Diagrammes schématiques

Diagrammes Schématiques Schéma du circuit MDPS Connecteur de faisceau de câblage CONNECTEUR N° de BROCHE Nom de broche ...
