Le SRS englobe les composants suivants :
1. Module d'airbag conducteur frontal
2. Module d'airbag passager frontal
3. Modules d'airbags latéraux*
4. Modules d'airbags rideau*
5. Dispositifs de prétension avec
rétracteur
6. Témoin d'airbag
7. Module de commande SRS (SRSCM)
8. Capteurs d'impact avant
9. Capteurs d'impact latéral*
10. Témoin d'airbag passager avant sur
ON/OFF
11. Interrupteur ON/OFF d'airbag passager
avant
Le SRSCM surveille continuellement tous les éléments tandis que l'interrupteur d'allumage est ACTIVE afin de déterminer si un impact frontal, quasifrontal ou latéral est suffisamment grave pour nécessiter le déploiement de l'airbag ou le blocage du pré-tensionneur de la ceinture de sécurité.
Le témoin d'airbag SRS sur le tableau de bord s'allume pendant environ 6 secondes après avoir mis le contact puis s'éteint.
AVERTISSEMENT
Si l’une de ces situations se produit, c’est qu’il y a une anomalie du SRS. Nous vous conseillons de faire vérifier le système de votre véhicule par un concessionnaire Kia agréé.

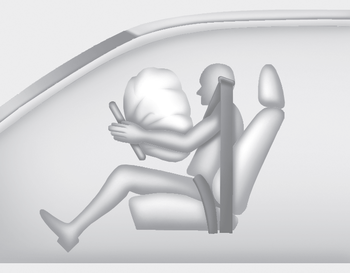

Airbag conducteur frontal (1)
Les modules d'airbags avant sont situés au centre du volant (conducteur), dans le panneau situé au-dessus de la boîte à gants (passager) et au niveau de l'appuie-genoux latéral du conducteur. Lorsque le module SRSCM détecte un impact important à l’avant du véhicule, il déploie automatiquement les airbags frontaux.

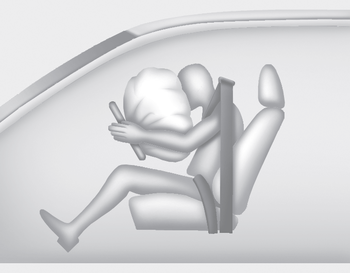

Airbag conducteur frontal (2)
Au cours du déploiement, les coutures moulées sur les enveloppes du coussin lâchent sous la pression de déploiement des airbags. Ensuite, l'ouverture des enveloppes permet aux airbags de se gonfler totalement.
Airbag conducteur frontal (3)
Un airbag totalement gonflé associé à une ceinture de sécurité correctement attachée ralentit le mouvement vers l'avant du conducteur ou du passager et réduit le risque de blessure à la tête et au thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se dégonfler ce qui permet au conducteur d'avoir une visibilité vers l'avant et de diriger le volant ou d'effectuer d'autres commandes.

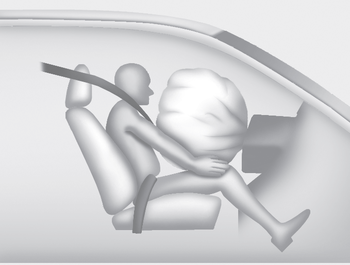

Airbag passager frontal
AVERTISSEMENT
AVERTISSEMENT
Revue Technique Kia Cee'd: Spécifications
Spécifications
Système de charge
ALTERNATEUR
▷ 13,5 V 130 A
Élément
Spécification
Sortie nominale
13,5V 130A
Vitesse d'utilisation
1 500 ~ 18 000 tr/min
...
Revue Technique Kia Cee'd: Procédures de réparation
DÉPOSE
1.
Déposez l'ensemble de la boîte de vitesse.
G 1.6 MPI (Reportez-vous au "Système de la boîte de vitesses manuelle"
- "Boîte de vitesses manuelle")
G 1,4 MPI (Reportez-vous au "Système de la boîte de ...
