Kia Ceed: Système de démarrage / Demarreur / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique du moteur / Système de démarrage / Demarreur / Composants et emplacement des composants

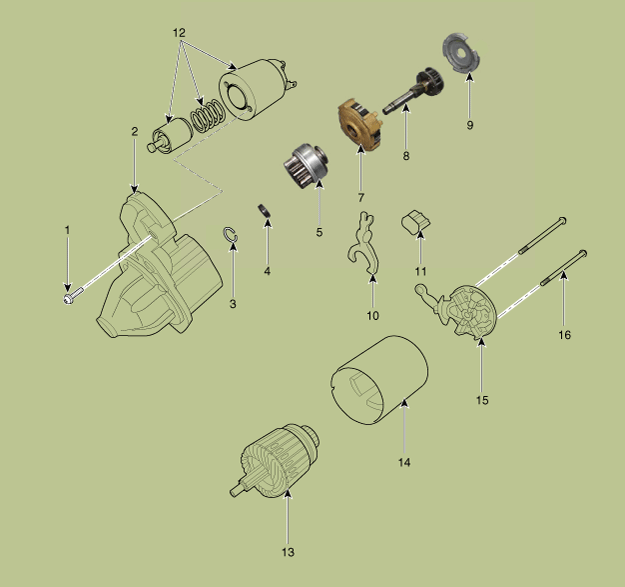

COMPOSANTS

[NON-ISG]

1. Vis
2. Support avant
3. Circlip
4. Bague élastique
5. Roue libre
6. Engrenage interne

7. Axe du planétaire
8. Engrenage planétaire
9. Protection
10. Levier
11. Garniture du levier
12. Interrupteur magnétique

13. Ensemble de l'armature
14. Ensemble de la fourchette
15. Ensemble du porte-balais
16. Boulon passant
