Kia Ceed: Ouverture centralisée à distance et alarme antivol / Description et fonctionnement

Description
État d'alarme antivol [état B/A]
État alarme
Description
DÉSARM
1)
En état "DÉSARMÉ" pas de d'anti-démarrage du véhicule. Lorsque la porte, le capot ou le hayon est ouvert, il n'y a pas d'alarme ou de clignotement.
2)
Si la batterie est déconnectée lorsque l'état n'est pas "ARMÉ/ATTENTE ARMEMENT/ALARME/RÉARMEMENT", l'état d'alarme est placé sur "DÉSARMÉ".
3)
En état "DÉSARMÉ", l'indicateur de sécurité clignote en permanence.

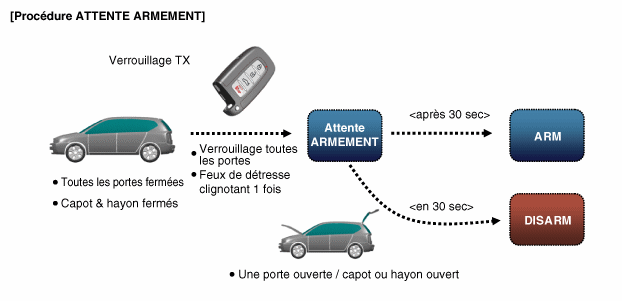

ATTENTE ARMEMENT
1)
En état "ATTENTE ALARME", lorsque le minuteur "30 s" fonctionne, si ce minuteur atteint "30 s", l'état passe à "ARMÉ".
2)
Si la batterie est déconnectée lorsque l'état est "ATTENTE ARMEMENT", l'état d'alarme est placé sur "ATTENTE ARMEMENT" et le minuteur "30 s" est redémarré.
3)
En état "ATTENTE ARMEMENT", l'indicateur de sécurité est allumé en continu.

※ Remarque : Sur le système Smartkey, le verrouillage passif fonctionne de la même manière
État alarme
Description

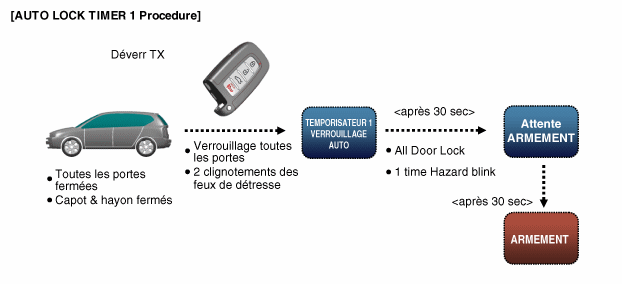

TEMPORISATEUR 1 DE VERROUILLAGE AUTO
1)
En "MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE", le minuteur "30 s" est en cours. Si cette minuterie expire, l'instruction de verrouillage auto est générée "Instruction de verrouillage".
2)
Lorsque l'instruction de verrouillage est en cours et que toutes les portes sont fermées et verrouillées, l'état d'alarme passe de MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE à ATTENTE D'ARMEMENT
3)
En état MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE, l'indicateur de sécurité clignote. En "MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE", le minuteur "30 s" est en cours. Si cette minuterie expire, l'instruction de verrouillage auto est générée "Instruction de verrouillage". Lorsque l'instruction de verrouillage est en cours et que toutes les portes sont fermées et verrouillées, l'état d'alarme passe de MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE à ATTENTE D'ARMEMENT

※ Remarque : Sur le système Smartkey, le déverrouillage passif fonctionne de la même manière
État alarme
Description

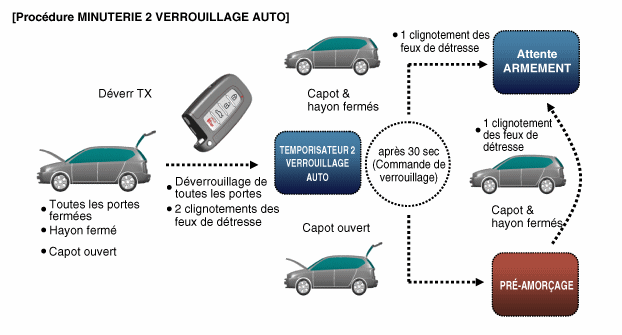

Temporisateur 2 verrouillage auto
1)
En état MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE, lorsque le minuteur 30 s est en cours, si le minuteur expire, l'instruction de verrouillage auto est générée.
2)
Toutes les portes sont verrouillées, le capot est fermé et le hayon est fermé lorsque "instruction de verrouillage" fonctionne et l'état d'alarme passe à MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE lors de l'"instruction de verrouillage" générée avec l'ouverture du capot.
3)
Lorsque l'instruction de déverrouillage est en cours et que toutes les portes sont fermées et le capot ouvert, l'état d'alarme passe à MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE
4)
En état MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE, l'indicateur de sécurité clignote.

※ Remarque : Sur le système Smartkey, le déverrouillage passif fonctionne de la même manière
État alarme
Description

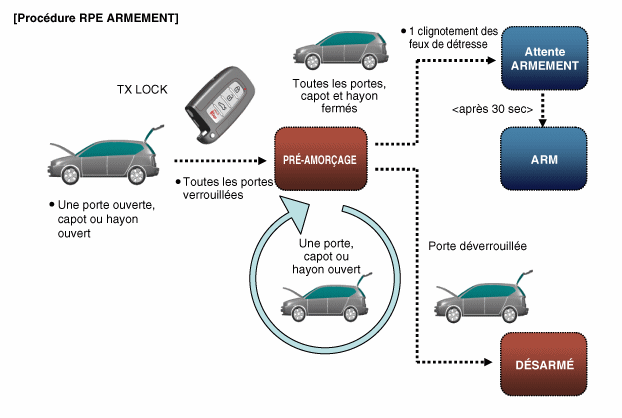

Pré-armé
1)
L'état PRÉARMEMENT est utilisé lorsque l'utilisateur essaye de passer à armement mais que les conditions préalables ne sont pas satisfaites (porte ouverte, hayon ouvert ou capot ouvert).
2)
L'état d'alarme passe à "PRÉARMEMENT" lorsque l'instruction de verrouillage TX se produit avec une porte ouverte, le capot ou le hayon ouvert.
3)
L'état d'alarme passe à "PRÉARMEMENT" lorsque le minuteur 30 s a expiré en MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE avec capot ou hayon ouvert
4)
L'état "PÉARMEMENT" passe à "ARMÉ" lorsque toutes les portes sont fermées et verrouillées et que le capot et le hayon sont fermés.
5)
L'état "PRÉARMEMENT" passe à "DÉSARMEMENT" lorsqu'une porte est déverrouillée
6)
Dans cet état, l'indicateur de sécurité clignote en permanence.

État alarme
Description
RÉARMEMENT
1)
En état "RÉARMEMENT", si une intrusion est détectée, le son et le clignotement redémarrent et l'état passe à "ALARME".
2)
L'état d'alarme passe à "RÉARMEMENT" une fois l'expiration du minuteur 27 s en état "ALARME" avec toutes les portes fermées et verrouillées.
3)
L'indicateur de sécurité clignote.

État alarme
Description

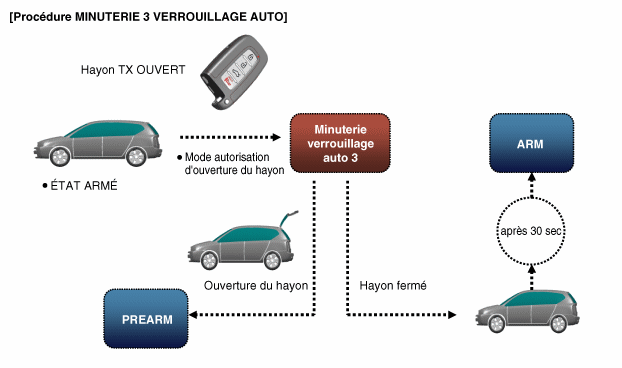

temporisateur 3 de verrouillage auto
1)
L'état d'alarme passe à MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE lors du fonctionnement de l'instruction de hayon TX
2)
L'état d'alarme passe de MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE à "ATTENTE ARMEMENT" lorsque le minuteur 30 s a expiré avec toutes les portes fermées et verrouillées.
3)
L'état d'alarme passe à MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE à "DÉSARMEMENT" lorsqu'une porte est ouverte.
4)
En "MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE", le minuteur "30 s" est en cours. Si ce minuteur expire, l'état passe par l'état PRÉARMEMENT avec le hayon ouvert.
5)
Dans cet état, l'indicateur de sécurité clignote en permanence.

Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS 1. Interrupteur de capot 2. Avertisseur antivol 3. Antenne RF et BCM 4. Interrupteur d’avertissement de clé 5. Interrupteu ...
