Kia Ceed: À module de commande de carrosserie (BCM) / Diagrammes schématiques

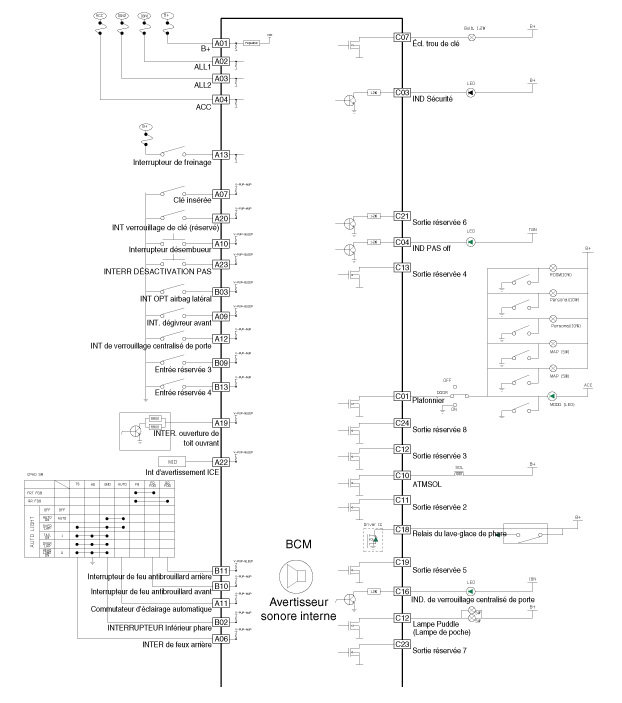

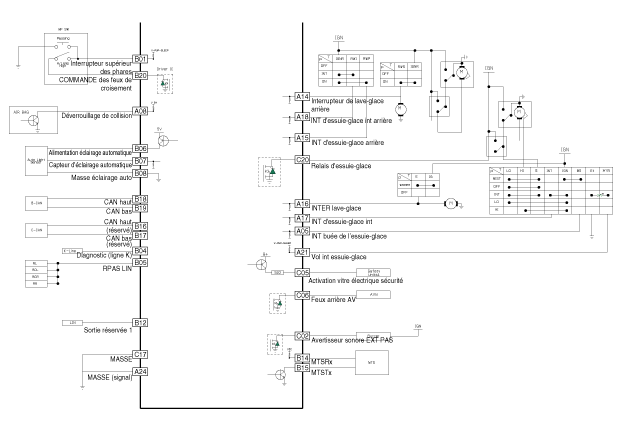

| Schéma du circuit |
Composants et emplacement des composants
COMPOSANTS
※ Avertisseur sonore interne : Avertisseur sonore du système d'aide au stationnement
ARRANGEMENT BROCHES
N°
CONNEC ...
Description et fonctionnement
Description
Réseau de communication CAN
Fonction
Fonction
Description
Essuie-glace/lave-glace avant
...
