Kia Ceed: Système d'aide au stationnement Smart (SPAS) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système d'aide au stationnement Smart (SPAS) / Diagrammes schématiques

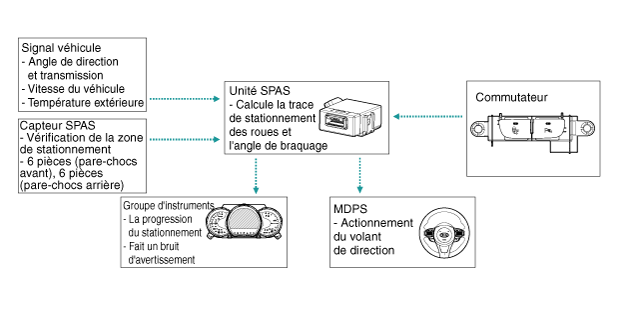

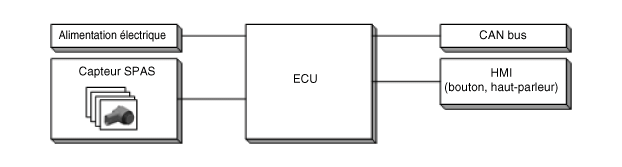

BLOC DIAGRAMME

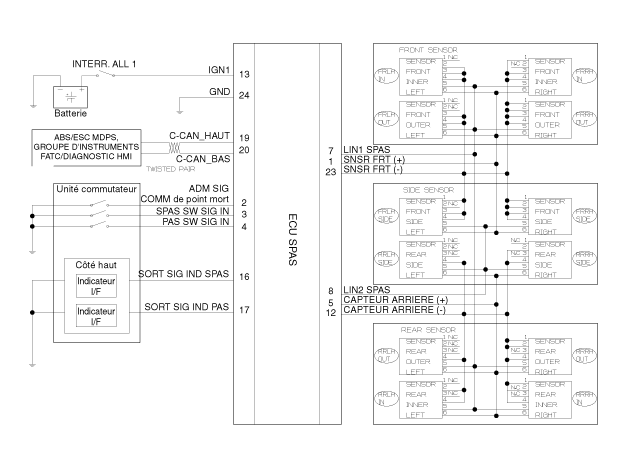

Schéma du circuit

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS Élément Description SPAS Unité SPAS (ECU) • Calculez la trace de stationnement ...

Description et fonctionnement

Description Procédure d'opération (stationnement en série/parallèle) 1. Sélectionnez le mode de stationnement durant la vérification du message sur ...
