Kia Ceed: Direction assistée électrique / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de direction / Direction assistée électrique / Diagrammes schématiques

Diagrammes Schématiques

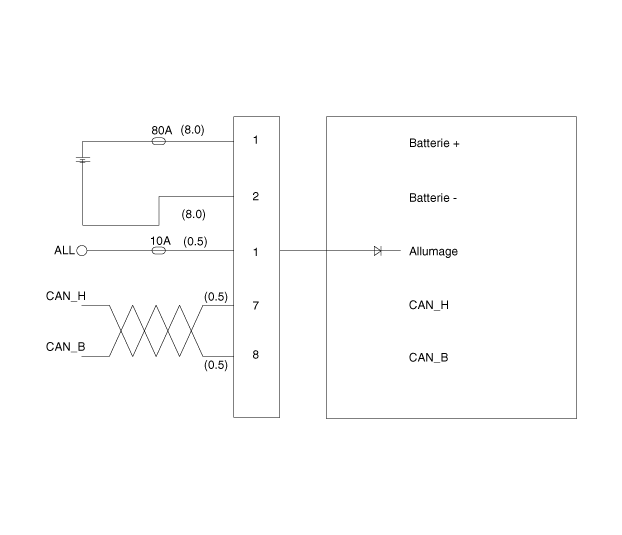

Schéma du circuit MDPS

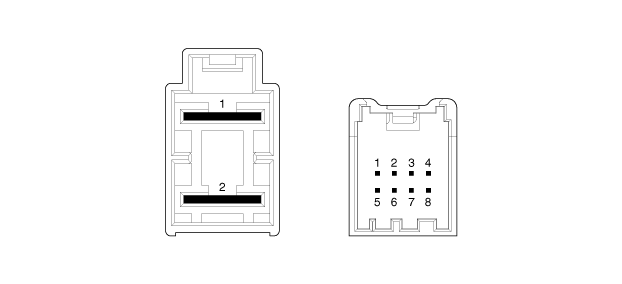

Connecteur de faisceau de câblage

CONNECTEUR	N° de BROCHE	Nom de broche
BATTERIE	1	BATTERIE +
BATTERIE	2	BATTERIE +
Signal du véhicule	1	Allumage
	2	-
	3	-
	4	-
	5	-
	6	-
	7	CAN Haut
	8	CAN Bas

Composants et emplacement des composants

COMPOSANTS 1. L'arbre de la colonne de direction. 2. ECU 3. Moteur 4. Boîte d'engrenage de direction ...

Procédures de réparation

CONTRÔLE GÉNÉRALE Après ou avant l'entretien du système EPS, effectuez la procédure de recherche des pannes et d'essai comme suit. Comparez l'état du système ave ...
