Kia Ceed: Système de freinage / Frein à disque avant / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de freinage / Système de freinage / Frein à disque avant / Composants et emplacement des composants

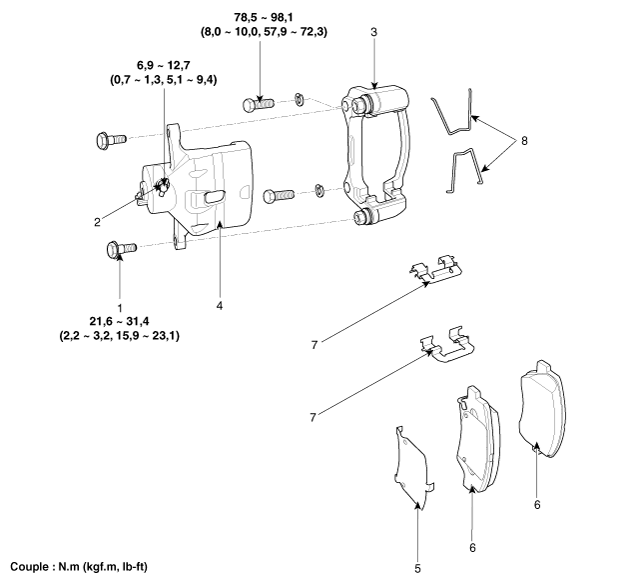

COMPOSANTS

1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier
4. Corps de l'étrier

5. Cale interne de plaquette
6 : Plaquette de frein
7. Goujon de blocage
8. Ressort de rappel
