Kia Ceed: Système de commande du moteur / À capteur de débit d′air massique (MAFS) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de débit d′air massique (MAFS) / Diagrammes schématiques

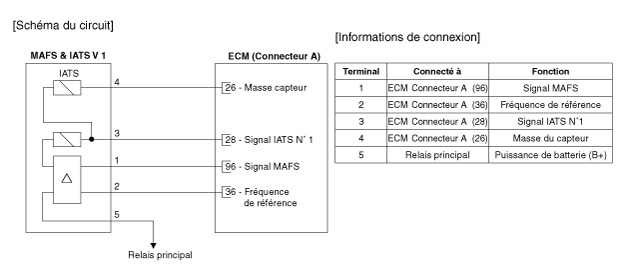

Schéma du circuit
