Contrôle |
1. |
A l′état ALL2 ON, si l′interrupteur automatique d′entrée (communication
LIN) est ON, alors les sorties du relais d′essuie-glace bas et relais
d′essuie-glace haut sont controlés par le signal d′entrée du capteur
de pluie.
|
2. |
Si l′interrupteur d′essuie-glace a été mis en mode automatique avec
l′allumage du véhicule OFF, puis que l′interrupteur d′allumage a été
tourné sur ON, un seul balayage sera effectué.
|
3. |
Un seul balayage sera effectué chaque fois que de la pluie a été détectée(signal
de pluie détectée en provenance du capteur de pluie) et l´interrupteur
d´essuie-glace est mis en position AUTO. Mais un seul balayage ne sera
pas effectué quand l´interrupteur d´essuie-glace est mis en position
AUTO et quand le capteur de pluie a émis un signal OFF. Mais si l´interrupteur
d´essuie-glace est mis en position AUTO pour la première fois depuis
que l´interrupteur d´allumage du véhicule a été tourné sur ON, alors
un seul balayage sera effectué sans tenir compte d´un signal de pluie
détectée ou d´un signal OFF.
|
4. |
Le conducteur ajuste éventuellement le fonctionnement du capteur de
pluie en ajustant la sensiblité de l´entrée. En mode automatique le
BCM effectuera un seul balayage chaque fois que la sensiblité est ajustée
au dessus d´un réglage plus sensible (vers le bas, plus d´une étape).
Ce balayage unique sera effectué uniquement si la signal de pluie détectée
en provenance du capteur de pluie a été recu. Si le réglage de sensibilité
a été ajusté au-dessus de plus d´une sensibilité, le BCM effectuera
juste un seul balayage sauf si le temps entre les augmentations est
de plus de 2 secondes.
|
5. |
Défaut de stratégie du capteur de pluie
Défaut 1 capteur de pluie - Erreur interne détectée
Cette erreur est détectée lorsque l′essuie-glace est en mode automatique
et que l′entrée défectueuse du capteur de pluie en provenance du capteur
de pluie a un cycle de service correspondant à l′erreur 1. Le délai
de confirmation de l′erreur est de 1 sec.
Quand cette erreur est détectée, les sorties de l´essuie-glace sont
OFF et l´essuie-glace va donc effectuer un balayage à vitesse lente
lors du passage de la sensibilité 3 à la sensibilité 2 (étape 2 à 3)
dans le but de signaler la présence de cette erreur. Si une autre sensibilité
est enregistrée, l´essuie-glace ne fera pas de balayage supplémentaire.
Défaut 2 capteur de pluie - Erreur de fixation de la vitre détectée
Cette erreur est détectée lorsque l′essuie-glace est en mode automatique
et que l′entrée défectueuse du capteur de pluie en provenance du capteur
de pluie a un cycle de service correspondant à l′erreur 2. Le délai
de confirmation de l′erreur est de 1 s.
Quand cette erreur est détectée, les sorties de l´essuie-glace sont
OFF et l´essuie-glace va donc effectuer un balayage lors du passage
de la sensibilité 4 à la sensibilité 3 (étape 1 à 2) dans le but de
signaler la présence de cette erreur. Si une autre sensibilité est enregistrée,
l´essuie-glace ne fera pas de balayage supplémentaire.
Défaut 3 capteur de pluie - Absence de signal d′entrée
Cette erreur est détectée lorsque l´essuie-glace est en mode automatique
et que l´entrée défectueuse du capteur de pluie en provenance du capteur
de pluie a un cycle de service correspondant à l´erreur 3 ou dans le
cas où le cycle de service de l´entrée défectueuse du capteur de pluie
est de 0% ou 100%. Le délai de confirmation de l´erreur est de 1 s.
Quand cette erreur est détectée, les sorties de l′essuie-glace sont
OFF.
|
DÉPOSE |
Le capteur de plue peut ne pas fonctionner correctement s'il est pollué.
Protégez la surface du capteur de pluie en n'enlevant pas sa protection
avant son installation. Le coussinet à la surface du capteur de pluie
a une force adhésive. Faites attention en installant le capteur. Si
le capteur est séparé du pare-brise par la force, le capteur ou le pare-brise
peuvent être endommagés. Faites attention en enlevant le capteur.
|
1. |

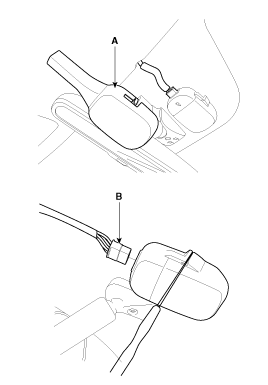

Enlevez le couvercle du capteur de pluie en premier. Faites attention
de ne pas endommager le couvercle de la serrure en excercant trop de
force. Pour enlever la serrure, tirez le coté de la serrure en utilisant
l'orifice du couvercle (B) avec le petit (-) tournevis (A).
|
2. |
Retirez le du connecteur de faisceau de câblage du capteur.
|
3. |
Le module du capteur de pluie est attaché sur le pare-brise avant avec
de la glue en remplacant le pare-brise avant, enlevez le module du capteur
de pluie du pare-brise avant existant et installez-le sur le nouveau
pare-brise avant.
|
INSTALLATION |
|
1. |
Installez le support du capteur de pluie sur la vitre du pare-brise
en utilisant le ruban.
|
2. |
Connectez le connecteur du capteur de pluie, puis installez le couvercle
du capteur.
|
