Kia Ceed: Système de commande du moteur / À capteur de position de l′accélérateur (APS) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position de l′accélérateur (APS) / Diagrammes schématiques

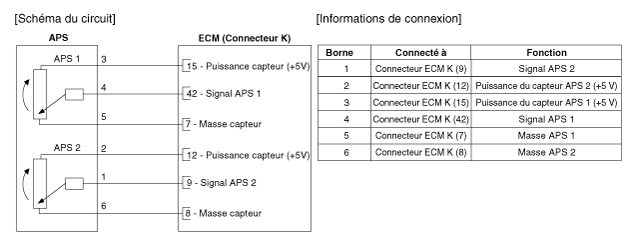

Schéma du circuit

À capteur de position de l′accélérateur (APS) / Description et fonctionnement

Description Sur les systèmes d'injection électronique, le levier de charge commandant mécaniquement l'alimentation en carburant a été supprimé. Le débit est calculé ...

À capteur de position de l′accélérateur (APS) / Procédures de réparation

Contrôle 1. Branchez GDS au connecteur de liaison de données (DLC). 2. Mettre le contact. 3. Mesurez la ...
