Kia Ceed: Système de commande du moteur / À capteur de position de l′arbre à cames (CMPS) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position de l′arbre à cames (CMPS) / Diagrammes schématiques

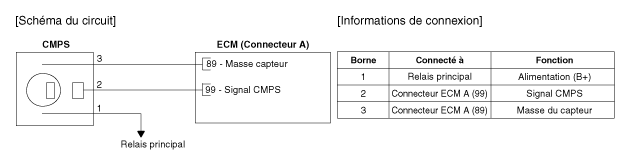

Schéma du circuit

À capteur de position de l′arbre à cames (CMPS) / Description et fonctionnement
Description Le capteur de position de l'arbre à cames (CMPS) est un capteur à effet Hall qui détecte la position du vilebrequin à l'aide d'un élément à effet Hall ...

À capteur de position de l′arbre à cames (CMPS) / Procédures de réparation
Contrôle 1. Vérifiez la forme d'onde du signal de CMPS et de CKPS avec un GDS. Spécification : Voir "FORME D'ONDE DE SIG ...
