Kia Ceed: Système de commande du moteur / À capteur lambda / Procédures de réparation

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / À capteur lambda / Procédures de réparation

Contrôle

1.	Réglez le contacteur d'allumage en position OFF et débranchez la borne négative de la batterie (-).

2.	Débranchez le connecteur de la sonde lambda.

Vérifiez si la résistance du chauffage est dans la norme.

Spécification : 2,4 ~ 4,0 Ω [20°C (68°F)]

DÉPOSE

Capteur Lambda n°1

1.	Réglez le contacteur d'allumage en position OFF et débranchez la borne négative de la batterie (-).

2.	Déconnectez le connecteur (A) de la sonde lambda.

3.	Déposez le capteur lambda (B).

Capteur Lambda n°2

1.	Réglez le contacteur d'allumage en position OFF et débranchez la borne négative de la batterie (-).

2.	Déconnectez le connecteur (A) de la sonde lambda.

3.	Surélevez le véhicule.

4.	Déposez le capteur lambda (A).

INSTALLATION

•	Installez le capteur au couple spécifié.

•	Si le capteur chute par erreur, vérifiez l'absence de problèmes.

•	N'utilisez pas de filtre, spray ou graisse sur le connecteur et l'élément de détection car cela pourrait causer un dysfonctionnement du capteur.

•	Le capteur ou le câblage peuvent être endommagés en entrant en contact avec le système d'échappement (collecteur d'échappement, convertisseur catalytique etc.)

Installez le capteur dans l'ordre inverse de la dépose.

Capteur lambda :

39,2 ~ 49,0 N.m (4,0 ~ 5,0 kgf.m, 28,9 ~ 36,1 lb-ft)

RÉGLAGE

•	Après avoir remplacé le capteur lambda, la procédure "Routine de changement des composants" doit être effectuée. Autrement des troubles de la performance du moteur ou de la commande d'émission peuvent apparaître jusqu'à ce que l'ECM ait terminé l'apprentissage du composant.

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Branchez GDS au connecteur de liaison de données (DLC).

3.	Mettre le contact.

4.	Sélectionnez "Véhicule, Année de modèle, Moteur, Système".

5.	Sélectionnez la fonction "Gestion de l'interrupteur du véhicule".

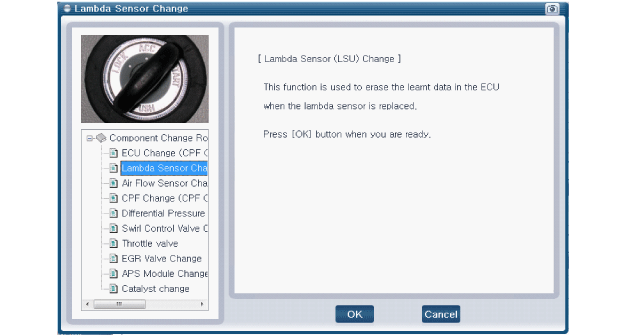

6.	Choisissez "ROUTINE DE CHANGEMENT DES COMPOSANTS"

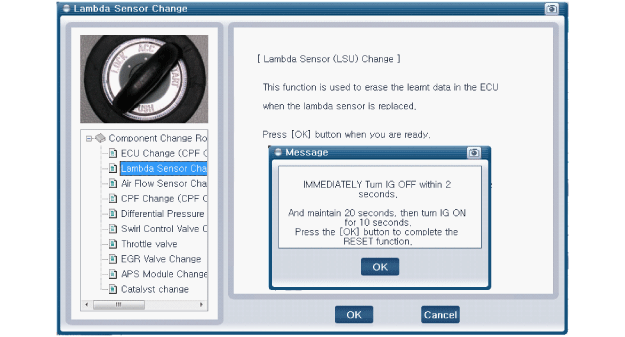

7.	Sélectionnez "CHANGEMENT DU CAPTEUR LAMBDA".

8.	Tournez le commutateur d'allumage sur OFF et tournez le commutateur d'allumage sur ON à nouveau en 20 secondes.
