Kia Ceed: Témoins et jauges / Groupe d'instruments / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Témoins et jauges / Groupe d'instruments / Diagrammes schématiques

Schéma du circuit

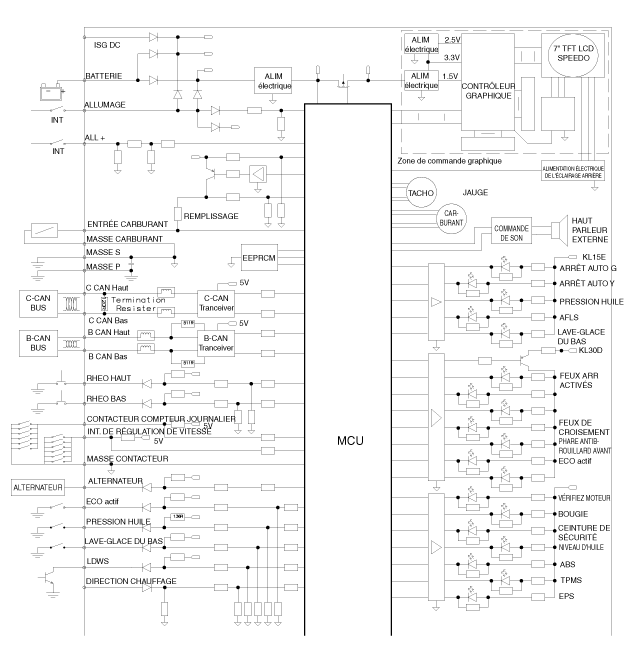

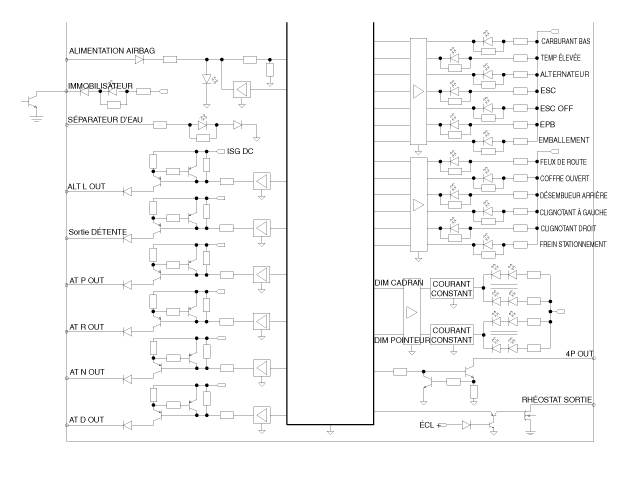

[STANDARD]

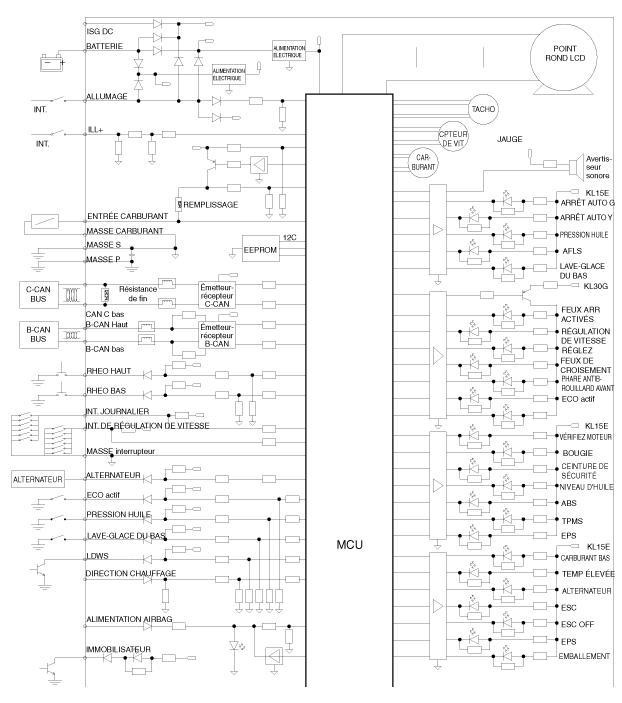

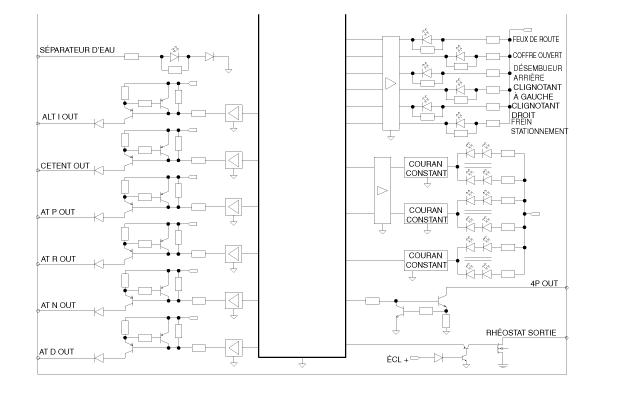

[Supervision]
