Kia Ceed: Arbre de transmission / Joint TJ / Composants et emplacement des composants

Revue Technique Kia Cee'd / Arbre de Transmission et Essieu / Arbre de transmission / Joint TJ / Composants et emplacement des composants

COMPOSANTS

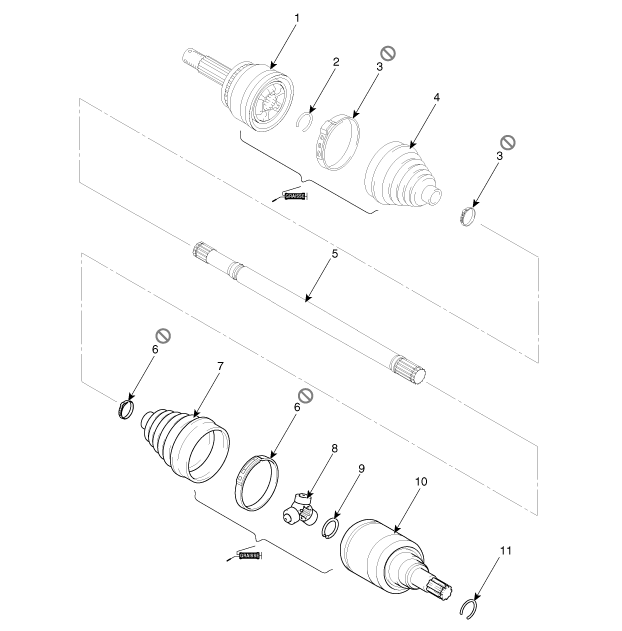

(Gauche)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ
5. Arbre
6. Bande du pare-poussière du TJ
7. Pare-poussière du TJ
8. Croisillon
9. Anneau de retenue
10. Pare-poussière du TJ
11. Circlip du carter

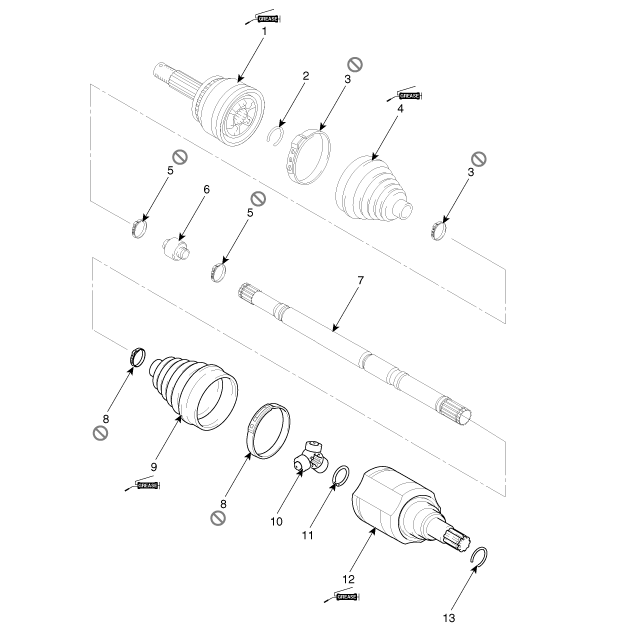

(Droit)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ
5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ
9. Pare-poussière TJ
10. Croisillon
11. Anneau de retenue
12. Pare-poussière du TJ
13. Circlip du carter
