Kia Ceed: Système ESP (Programme de stabilit Électronique) / Module de contrôle de l'ESP / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de freinage / Système ESP (Programme de stabilit Électronique) / Module de contrôle de l'ESP / Composants et emplacement des composants

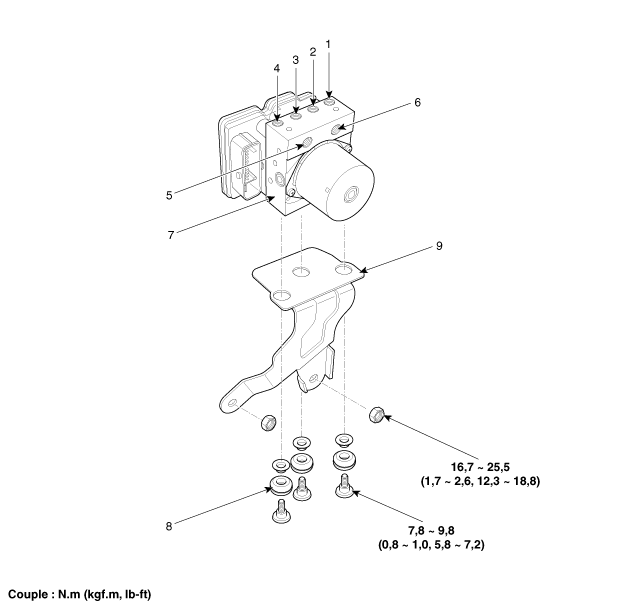

COMPOSANTS

1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2

6. MC1
7. Module de contrôle de l'ESP (HECU)
8. Amortisseur
9. Support

Recherche de pannes

DIAGNOSTIC DE PANNE 1. En principe, les commandes ESP et TCS sont interdits en cas de panne ABS. 2. Lorsque l'ESP ou le TCS son ...

Module de contrôle de l'ESP / Procédures de réparation

Dépose [G] 1. Tournez l′interrupteur d′allumage sur OFF. 2. Tirez vers le haut le verrouillage du connecteur HECU (A), puis débran ...
