REMPLACEMENT

Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.
Portez des gants pour protéger vos mains.

Faites attention de ne pas rayer la surface de la carrosserie.
1.
Déposez les soufflets de vitesse (B) et le bouton de vitesse (A).

2.

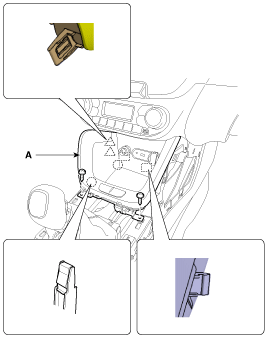

À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture de la console (A).
(Gauche)

(Droit)

3.
Avec un tournevis ou un dispositif de dépose, déposez le couvercle supérieur de la console (A).

4.
Débranchez le connecteur de l'indicateur (A).

5.
Déconnectez le connecteur du contacteur EPB (A).

6.
Après avoir desserré les vis de fixation, enlevez le montant de console (A).

7.
Débranchez les connecteurs (A).

8.
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous à Tableau de bord - "Tableau de bord inférieur")
9.
Enlever la boîte à gants.
(Reportez-vous à Tableau de bord - "Carter de boîte à gants")
10.
Après avoir desserré les vis de fixation, déposez le panneau inférieur central du tableau de bord (A).

11.
Débranchez les connecteurs de l'unité de commande du chauffage (A), le connecteur de la lampe de plateau de console (B) et le flexible de chauffage (C).

12.
Pour la pose, suivez la procédure inverse de la dépose.

Assurez-vous que les connecteurs sont branchés correctement.
Remplacez tout clip endommagé.
