Kia Ceed: Description du boîtier de relais / de fusibles / Panneau de fusibles intérieur

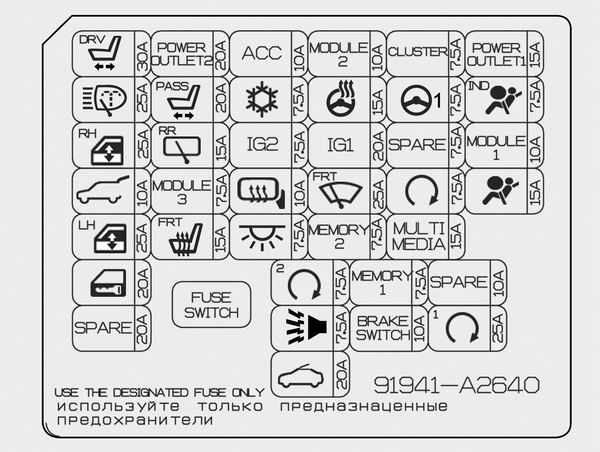

Sur la face intérieure des couvercles du panneau de fusibles/relais, vous pouvez voir l'étiquette indiquant le nom et la capacité des fusibles/relais.
✽ REMARQUE
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.
✽ REMARQUE
La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.

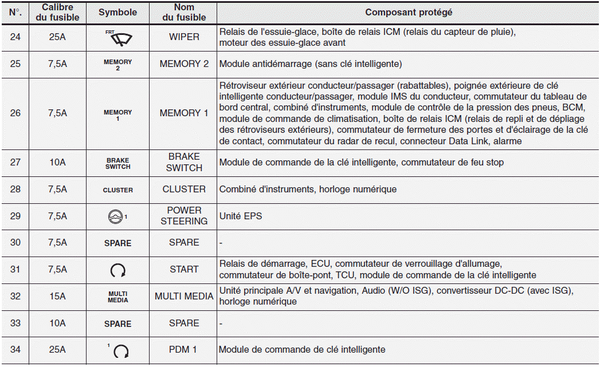

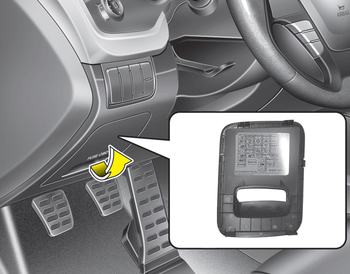

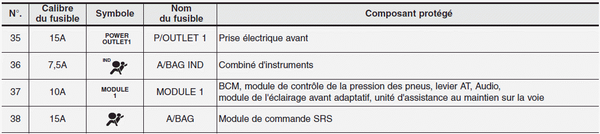

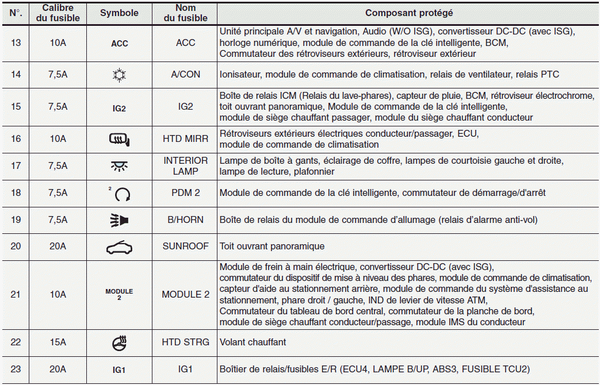

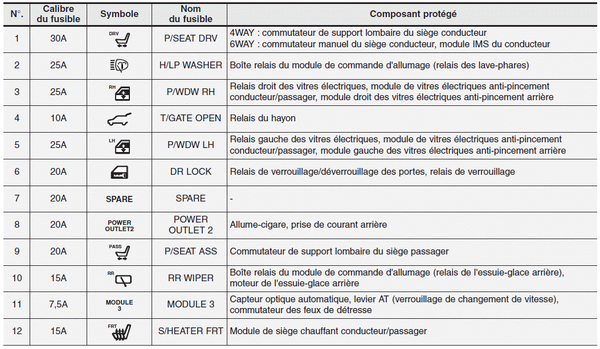

Tableau de bord (panneau de fusibles latéral du conducteur)
Panneau de fusibles du compartiment
moteur (pour moteurs essence MPI,
GDI)
✽ REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des éléments
installés.
...
