Kia Ceed: À interrupteur multifonctions / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / À interrupteur multifonctions / Procédures de réparation

Contrôle

CONTRÔLE DE L′INTERRUPTEUR D′ ÉCLAIRage

Contrôlez la présence de continuité entre les bornes suivantes, à chaque position de l'interrupteur multifonctions. Si la continuité n'est pas conforme aux spécifications, remplacez l'interrupteur multifonctions.

À interrupteur D′ ÉCLAIRage ( ÉCLAIRage AUTO)

INTERRUPTEUR D'ÉCLAIRAGE

Interrupteur des feux de croisement et de dépassement

HU : Feux de route des phares

HL : Feux de croisement des phares

P : Interrupteur de feux de stationnement

Interrupteur des clignotants

Feu antibrouillard arrière

Faux antibrouillard avant et arrière

CONTRÔLE DE L′INTERRUPTEUR DE L′ESSUIE-GLACE ET DU LAVE-GLACE

Commande d'essuie-glace

INTERRUPTEUR DU LAVE-GLACE

INTERR. D′ESSUIE-GLACE ARRIÈRE

À interrupteur DU LAVE-GLACE ARRIÈRE

Vérification (avec GDS)

1.	Contrôlez la spécification d'entrée/sortie BCM de l'interrupteur multi-fonctions avec GDS. Si la spécification est anormale, changez le phare ou l'interrupteur de l'essuie-glace.

2.	Si l'on demande un diagnostic sur l'interrupteur multi-fonctions, choisissez le modèle et "BCM".

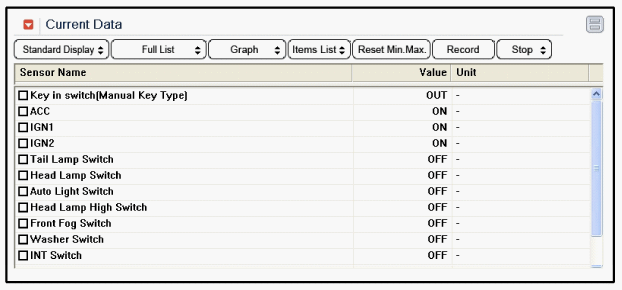

3.	Pour consulter la présente valeur entrée/sortie de BCM, "DONNÉES actuelles". Il fournit des informations sur les conditions d'entrée/sortie de BCM de l'alimentation, clignotant/feux stop, phare, porte, verrouillages, rétroviseur extérieur, essuie-glace, éclairage automatique et émetteurs etc.

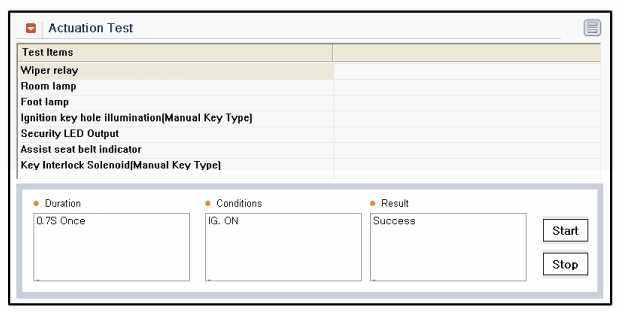

4.	Pour effectuer une opération forcée sur les facteurs d'entrée de BCM, sélectionnez "TEST D'ACTIVATION".

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

3.	Déposez le panneau inférieur/supérieur du carter de la colonne de direction. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

4.	Déposez le ressort en spirale. (Reportez-vous à Retenue - "Airbag conducteur (DAB) et contact tournant".)

5.	Débranchez le connecteur de l'interrupteur d'éclairage (A) et le connecteur de l'interrupteur d'essuie-glace et de lave-glace (B).

6.	S'il est nécessaire de procéder à la dépose. Interrupteur de l'essuie-glace & du lave-glace (A) uniquement, déverrouillez l'interrupteur de l'essuie-glace en utilisant un outil sans déposer le volant et le contact tournant.

7.	Déposez l'ensemble de l'interrupteur multifonctions (A) après avoir desserré 2 vis.

INSTALLATION

1.	Posez les interrupteurs multifonctions.

2.	Installez le ressort en spirale.

3.	Installez les capots supérieur et inférieur de la colonne de direction.

Installez le volant de direction.

Vérifiez que les connecteurs de l'interrupteur multifonctions sont branchés correctement.

Composants et emplacement des composants

Composants (1) 1. Colonne de direction 2. Interrupteur d’éclairage 3. Interrupteur de l’essuie-glace 4. Vis 5. Ressort spiral ...
