DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous à Carrosserie - "Tableau de bord inférieur")
3.
Enlevez l'unité BCM (A) après avoir desserré les écrous.

INSTALLATION
1.
Installer le BCM.
2.
Installez le panneau inférieur du coussin anti-collision.
3.
Brancher la borne négative (-) de la batterie.
Diagnostic BCM avec GDS

1.
Le module de commande de caisse peut faire un diagnostic plus rapide à l'aide du GDS.
Le BCM communique avec le GDS, puis lit la valeur entrée/sortie et l'envoie à l'actionneur.
2.
Pour diagnostiquer la fonction BCM, sélectionnez le menu du modèle et le module de commande de caisse.
3.
Sélectionnez "Contrôle entrée/sortie" si vous vérifiez les données actuelles du système de réseau de la carrosserie. Cela fournit les statuts entrée/sortie de chaque module.
–
Données de service BCM, données de service CLU, données de service SJB
4.

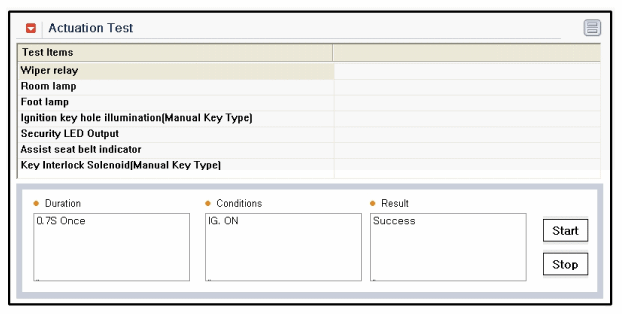

Si vous contrôlez le fonctionnement des données de chaque module, sélectionnez "Test d'activation".

5.

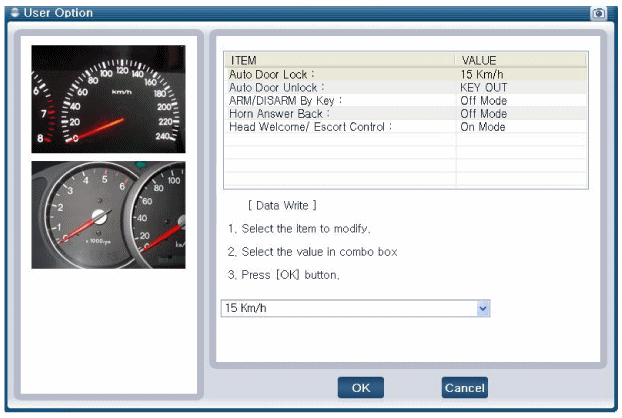

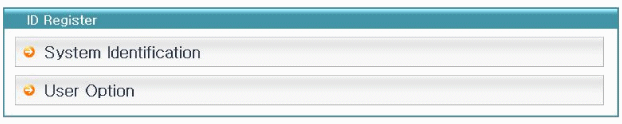

Si vous voulez changer l'option utilisateur, sélectionnez "option utilisateur".
