REMPLACEMENT

[5PORTES]

•	Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez le filet de plancher à bagages (A).

2.	Déposez le revêtement du boîtier du coffre à bagages (B).

3.	Après avoir desserré les vis de fixation, déposez la garniture du boîtier du coffre (C).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

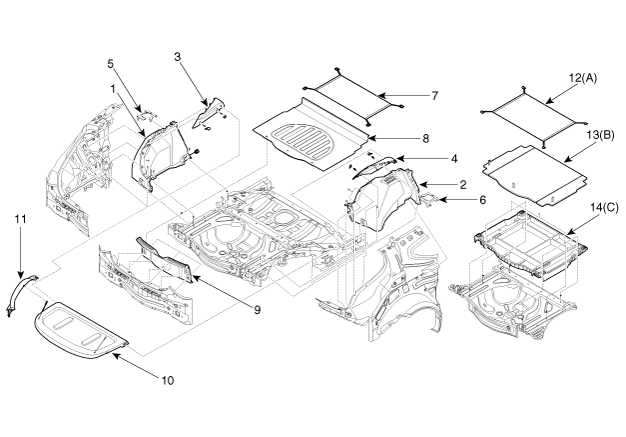

1. Moulure latérale du coffre (G)
2. Moulure latérale du coffre (D)
3. Garniture latérale de bac arrière [G]
4. Garniture latérale de bac arrière [D]
5. Support de ceinture de sécurité arrière [G]

6. Support de ceinture de sécurité arrière [D]
7. Filet des bagages
8. Plage arrière de revêtement du coffre à bagages
9. Ornementation transversale arrière
10. Garniture

11. Filet au plancher du coffre
12. Couvercle de la boîte du plancher du coffre à bagages
13. Garniture de la boîte du plancher du coffre à bagages

(3 PORTES)

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

•	Portez des gants pour protéger vos mains.

1.	Déposez le filet de plancher à bagages (A).

2.	Déposez le revêtement du boîtier du coffre à bagages (B).

3.	Après avoir desserré les vis de fixation, déposez la garniture du boîtier du coffre (C).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

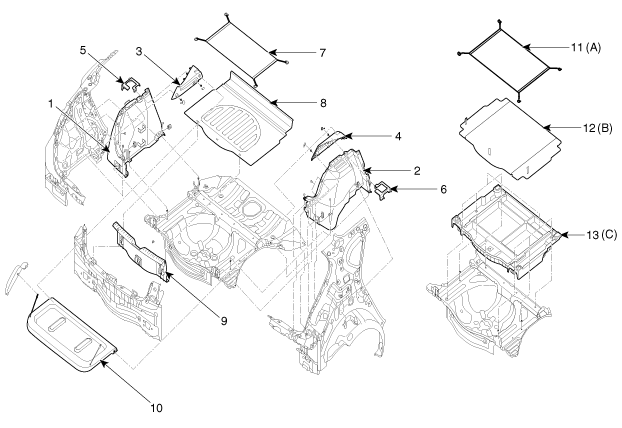

8. Plage arrière de revêtement du coffre à bagages
9. Ornementation transversale arrière
10. Garniture
11. Garniture latérale du hayon
12. Filet au plancher du coffre
13. Couvercle de la boîte du plancher du coffre à bagages
14. Garniture de la boîte du plancher du coffre à bagages
