Kia Ceed: Système de commande du moteur / Sonde de température d′air d′admission (IATS) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / Sonde de température d′air d′admission (IATS) / Diagrammes schématiques

Schéma du circuit

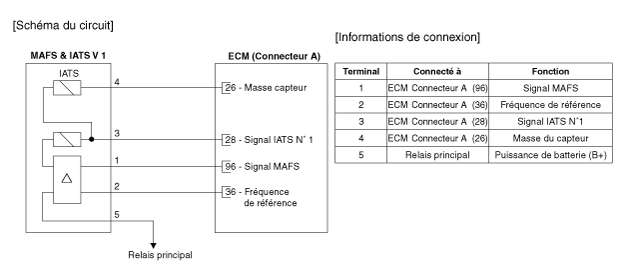

IATS N° 1

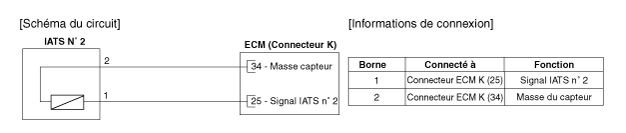

IATS N° 2

Sonde de température d′air d′admission (IATS) / Description et fonctionnement

Description Le capteur de la température de l'air d'admission (IATS) utilise une thermistance à température négative (NTC) et mesure la température de l'air d'a ...

Sonde de température d′air d′admission (IATS) / Procédures de réparation

Contrôle 1. Tournez l'interrupteur d'allumage sur OFF. 2. Déconnectez les connecteurs MAFS (pour IATS N° 1) ou BPS (pour IATS ...
