| COMPOSANTS |


Composants et emplacement des composants
Unité audio / Procédures de réparationRevue Technique Kia Cee'd: Decléncheur du tourbillon longitudinal variable / Procédures de réparation
DÉPOSE
1.
Réglez le contacteur d'allumage en position OFF et débranchez la borne
négative de la batterie (-).
2.
Libérez la pièce de faisceau de câblage du moteur (A) après avoir enlevé
les boulons de fixation.
...
Revue Technique Kia Cee'd: Unité de tête AVN / Composants et emplacement des composants

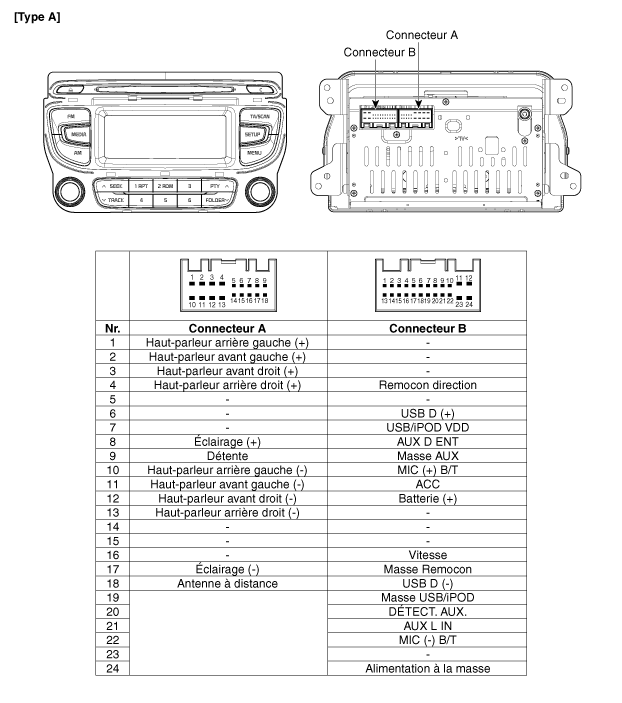

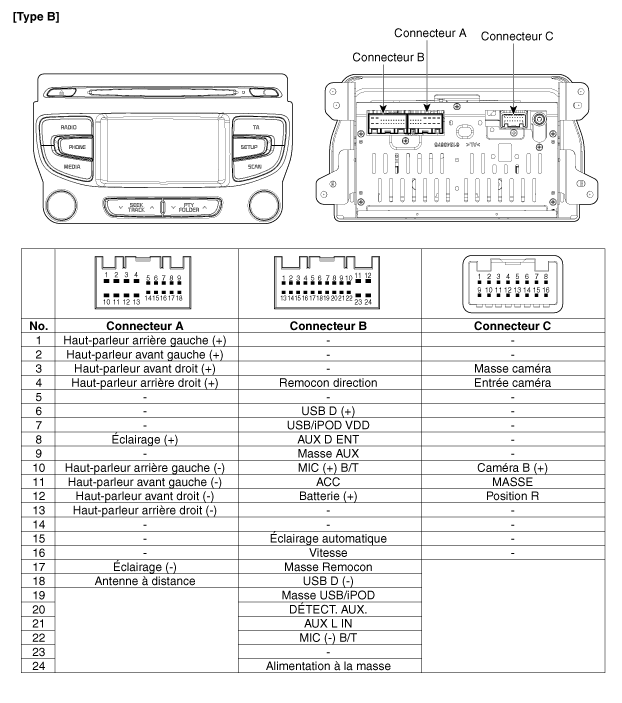

COMPOSANTS
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
N°
CONNECTEUR A
CONNECTEUR B
CONNECTEUR C
1
Haut-parleur arrière gauche (-)
MM CAN Haut
-
2
...
