Kia Ceed: Contrôleur / Unité de commande du chauffage et du climatiseur (manuelle) / Composants et emplacement des composants

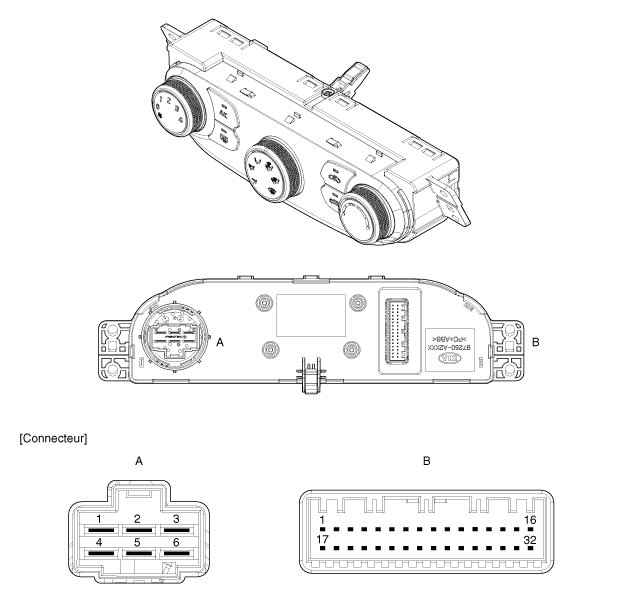

| COMPOSANTS |
|
CONNECTEUR |
N° de broche |
ESSENCE |
DIESEL |
|
Fonction |
Fonction |
||
|
A |
1 |
Bas |
Bas |
|
2 |
Commun |
Commun |
|
|
3 |
élevée |
élevée |
|
|
4 |
Moyen bas |
Moyen bas |
|
|
5 |
Moyen haut |
Moyen haut |
|
|
6 |
masse |
masse |
|
|
B |
1 |
BATTERIE |
BATTERIE |
|
2 |
ALLUMAGE 2 |
ALLUMAGE 2 |
|
|
3 |
Allumage 1 |
Allumage 1 |
|
|
4 |
HTD (indicateur dégivrage arrière) |
HTD |
|
|
5 |
Sortie détente (+) |
Sortie détente (+) |
|
|
6 |
Capteur de température de l'évaporateur (+) |
Capteur de température de l'évaporateur (+) |
|
|
7 |
Capteur de température ambiante (+) |
Capteur de température ambiante (+) |
|
|
8 |
Rétroaction de l'actionneur de mode |
Rétroaction de l'actionneur de mode |
|
|
9 |
Rétroaction de l'actionneur de température |
Rétroaction de l'actionneur de température |
|
|
10 |
Rétroaction de l'actionneur d'admission |
Rétroaction de l'actionneur d'admission |
|
|
11 |
Interrupteur du désembueur arrière |
Interrupteur du désembueur arrière |
|
|
12 |
- |
Signal PTC ON |
|
|
13 |
Relais PTC |
Relais PTC 2 |
|
|
14 |
_ |
Relais PTC 3 |
|
|
15 |
Masse du capteur |
Masse du capteur |
|
|
16 |
masse |
masse |
|
|
17 |
Feux arrière (+) |
Feux arrière (+) |
|
|
18 |
CAPTEUR REF (+5 V) |
CAPTEUR REF (+5) |
|
|
19 |
ECV + |
ECV + |
|
|
20 |
ECV - (masse) |
ECV - (masse) |
|
|
21 |
Actionneur de mode (évent) |
Actionneur de mode (évent) |
|
|
22 |
Activateur de moteur (Désembuage) |
Activateur de moteur (Désembuage) |
|
|
23 |
Actionneur tempéature (FROID) |
Actionneur tempéature (FROID) |
|
|
24 |
TActionneur tempéature (CHAUD) |
TActionneur tempéature (CHAUD) |
|
|
25 |
Actionneur d'admission (Air frais) |
Actionneur d'admission (Air frais) |
|
|
26 |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
|
|
27 |
C-CAN [Haut] |
C-CAN [Haut] |
|
|
28 |
C-CAN [Bas] |
C-CAN [Bas] |
|
|
29 |
Signal soufflerie activée MAX |
Signal soufflerie activée MAX |
|
|
30 |
- |
- |
|
|
31 |
Signal soufflerie activée vers Commun |
Signal soufflerie activée vers Commun |
|
|
32 |
RHEOSTAT (ÉCL-) |
RHEOSTAT (ÉCL-) |
