Kia Ceed: Contrôleur / Unité de commande du chauffage et du climatiseur (manuelle) / Procédures de réparation

Revue Technique Kia Cee'd / Système de chauffage ventilation et climatisation / Contrôleur / Unité de commande du chauffage et du climatiseur (manuelle) / Procédures de réparation

REMPLACEMENT

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Portez des gants pour protéger vos mains.

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez les soufflets de vitesse (B) et le bouton de vitesse (A).

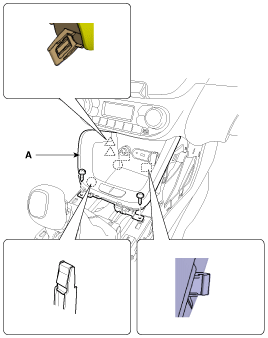

3.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture de la console (A). (Gauche) (Droit)

4.	Avec un tournevis ou un dispositif de dépose, déposez le couvercle supérieur de la console (A).

5.	Débranchez le connecteur de l'indicateur (A).

6.	Déconnectez le connecteur du contacteur EPB (A).

7.	Après avoir desserré les vis de fixation, enlevez le montant de console (A).

8.	Débranchez les connecteurs (A).

9.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

10.	Enlever la boîte à gants. (Reportez-vous à Carrosserie - "Carter de boîte à gants")

11.	Après avoir desserré les vis de fixation, déposez le panneau inférieur central du tableau de bord (A).

12.	Débranchez les connecteurs de l'unité de commande du chauffage (A) et le flexible (B).

13.	Enlevez le contrôleur du climatiseur et du chauffage (A) du tableau de bord central (B) après avoir desserré les vis de fixation.

14.

Instale en el orden inverso de la remoción.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez tout clip endommagé.
