Kia Ceed: À soufflerie / Unité de soufflerie / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de chauffage ventilation et climatisation / À soufflerie / Unité de soufflerie / Composants et emplacement des composants

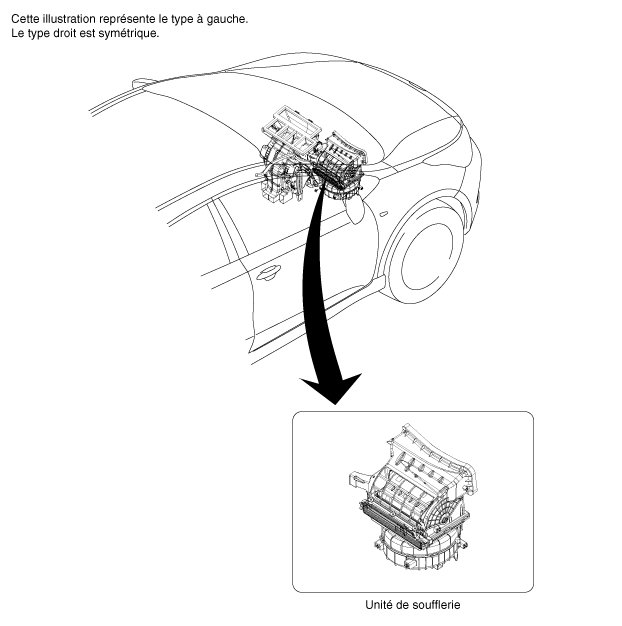

EMPLACEMENT DES COMPOSANTS

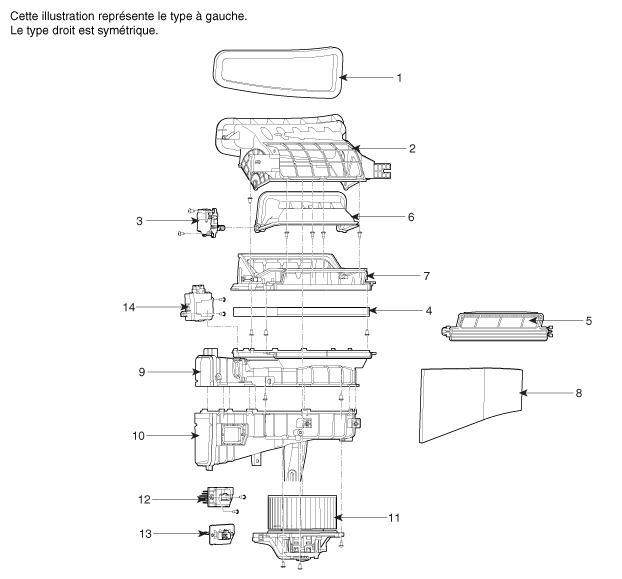

COMPOSANTS

1. Joint d'admission
2. Carter supérieur d'admission
3. Activateur d'admission
4. Filtre d’air de commande climatique
5. Couvercle du filtre d’air de commande climatique
6. Volet d’admission
7. Carter inférieur d'admission

8. Plaquette NVH
9. Carter supérieur de la soufflerie
10. Carter inférieur de la soufflerie
11. Moteur de soufflerie
12. Mosfet de puissance
13. Résistance de soufflerie
14. Ionisateur de groupe d'instruments

À soufflerie

...

Unité de soufflerie / Procédures de réparation

REMPLACEMENT 1. Débranchez la borne négative (-) de la batterie. 2. Déposez l'unité de chauffage et de soufflerie. (Rep ...
