Kia Ceed: Système AVN / Unité de tête AVN / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système AVN / Unité de tête AVN / Composants et emplacement des composants

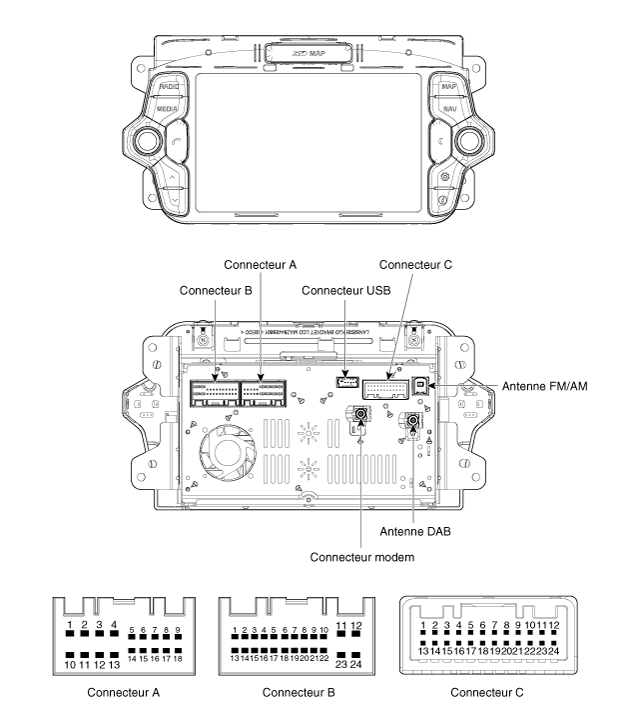

COMPOSANTS

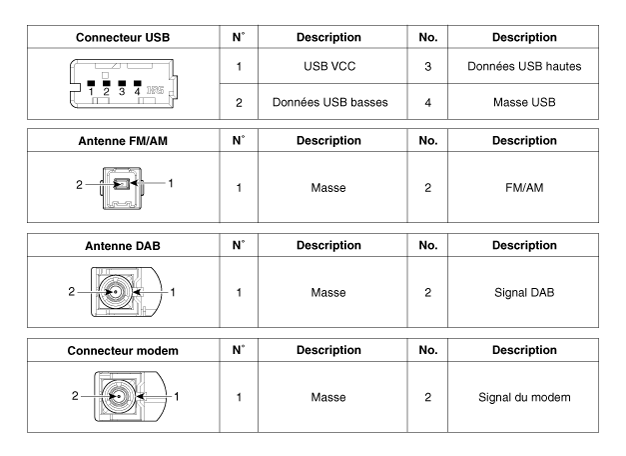

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B	CONNECTEUR C
1	Haut-parleur arrière gauche (-)	MM CAN Haut	-
2	Haut-parleur avant gauche (-)	-	-
3	Haut-parleur avant droit (+)	-	-
4	Haut-parleur arrière droit (-)	Clé du volant	-
5	-	-
6	-	-	-
7	-	Vidéo AUX	-
8	ÉCLAIRAGE (-)	AUX Audio D	-
9	Marche arrière	Masse audio AUX	-
10	Haut-parleur arrière gauche (-)	Signal (-) de capteur de MIC	-
11	Haut-parleur avant gauche (-)	Batterie (+)	-
12	Haut-parleur avant droit (+)	Batterie (+)	-
13	Haut-parleur arrière droit (-)	MM CAN bas	-
14	-	clairage automatique	-
15	-	Position P	-
16	Porte déverrouillée	VITESSE	-
17	ÉCLAIRAGE (-)	Masse de la clé du volant	-
18	Alimentation ANT	AUDIO	-
19		Masse vidéo AUX	-
20		AUX_Détection	-
21		AUX audio gauche	Masse du bouclier caméra
22		Signal (-) de capteur de MIC	Masse caméra vidéo
23		masse	Vidéo caméra
24		masse	Puissance caméra
