Kia Ceed: Système de rails porte-bagages (Remorque) / Utilisation du chariot sur le rail de guidage

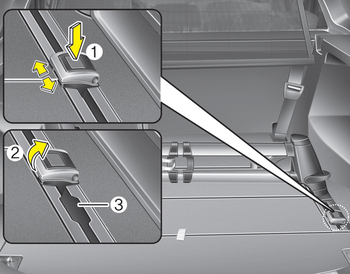

- Insérez le chariot (A) dans l'emplacement prévu à cet effet.
- Pour déplacer le chariot, appuyez sur le bouton (1) et déplacez le chariot le long du rail.
- Assurez-vous que le chariot s'enclenche correctement.
- Pour fixer les bagages, hissez le crochet (2) au milieu du coffre à bagages.
- Vous pouvez désormais monter (par exemple) la sangle de fixation dans le crochet.
- Le chariot ne peut être utilisé à l'endroit où ce dernier entre et sort du rail (3).
ATTENTION
Force de traction : 30 kgf max. pour 1 chariot
Barre de séparation intégrée
Placez les deux piliers (A) de la barre
de segmentation dans les ouvertures
du rail.
Pour déplacer la barre de séparation,
placez votre main sur le côté du pilier
et enfoncez la m ...
Accroche sac
ATTENTION
N'accrochez pas de sac pesant
plus de 3 kg (7 lbs.). Cela peut
endommager l'accroche sac.
Ne suspendez pas d'objets
fragiles lorsque vous conduisez
sur des routes à chau ...
