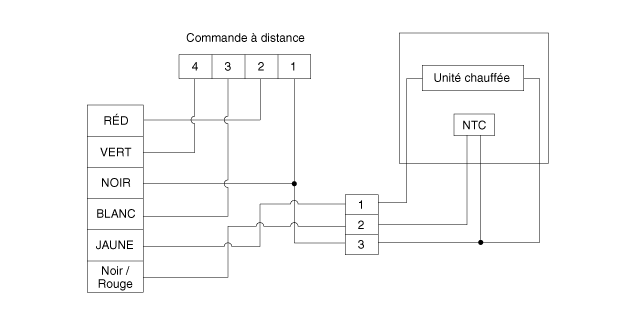

| Système Diagramme du circuit |


|

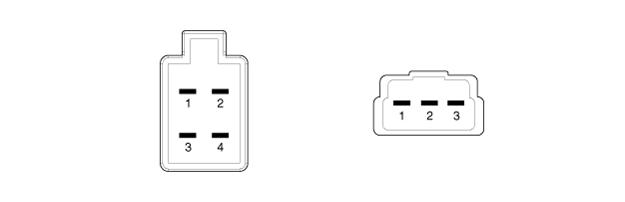

Logement |
Broche |
Fonction |
COULEUR CÂBLE |
|
Plaquette |
1 |
MASSE |
NOIR |
|
2 |
CHAUFFAGE |
Jaune |
|
|
3 |
NTC- |
Noir / Jaune |
|
|
TÉLÉCOMMANDE Commande |
1 |
MASSE |
NOIR |
|
2 |
BAT |
ROUGE |
|
|
3 |
LED |
VERT |
|
|
4 |
À interrupteur |
BLANC |
