Kia Ceed: Système de commande du moteur / Capteur de particules (PM) / Description et fonctionnement

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / Capteur de particules (PM) / Description et fonctionnement

Description
Le capteur PM est installé sur le silentieux central et la valeur PM détectée est utilisée pour surveiller DPF.
La valeur PM détectée dans DPF est délivrée à ECM par communication CAN et ECM vérifie la présence de défauts dans DPF.


PM (particules): Particules minuscules
Fonctionnement
1.

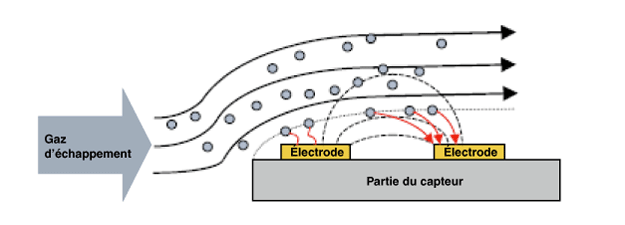

Le gaz d'échappement entre dans le capteur.

2.

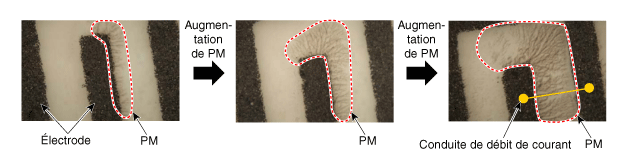

Le capteur de particules (PM) dans le gaz d'échappement est adsorbé dans l'électrode.
3.
Le capteur de particules absorbées (PM) libère la voie de passage.

4.
Avec l'augmentation des particules adsorbées, le débit de courant circulant dans la voie de passage conductrice augmente.

5.
Si le courant est supérieur à la valeur ordinaire, le capteur brûle les particules adsorbées par chauffage.

DPF peut être contrôlé en comparant la valeur mesurée depuis le capteur PM avec la valeur de ECM.
Capteur de particules (PM) / Spécifications
Spécification Élément Spécification Température de combustion terminée °C au dessus de 650 ° ...

Capteur de particules (PM) / Diagrammes schématiques
Schéma du circuit ...
