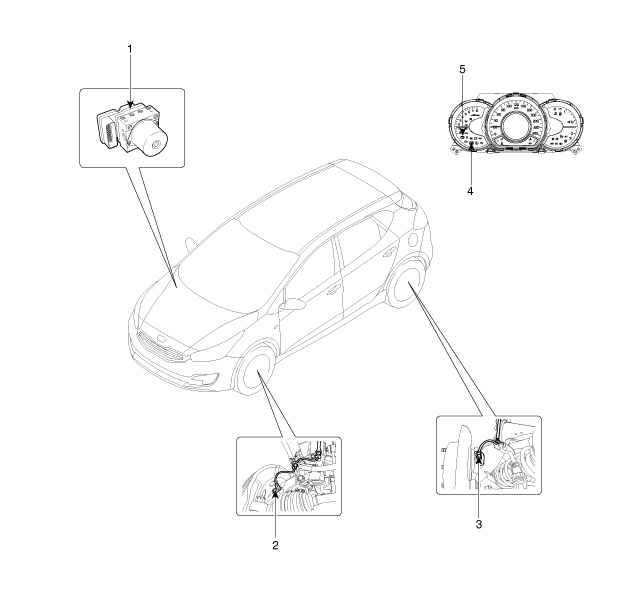

COMPOSANTS |
1. Module de commande ABS (HECU) 2. Capteur de vitesse de roue avant 3. Capteur de vitesse de la roue arrière |
4. Témoin d’avertissement de l’ABS 5. Témoin d’avertissement EBD/frein de stationnement |
