Kia Ceed: Porte arrière / Composants et emplacement des composants

Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Porte arrière / Composants et emplacement des composants

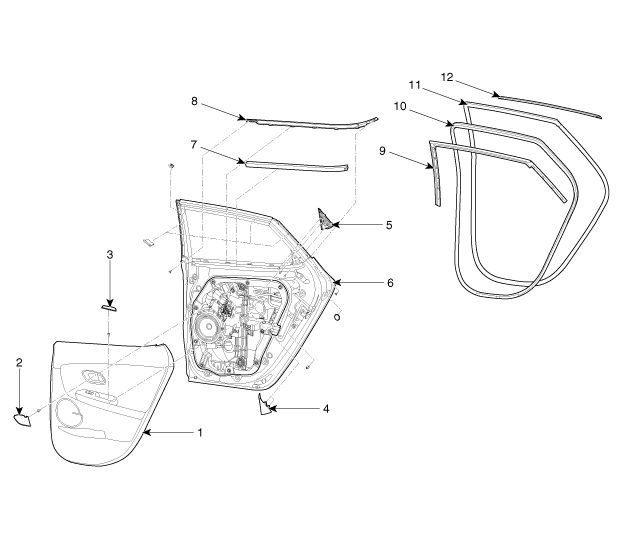

COMPOSANTS

1. Garniture de porte arrière
2. Recouvrement de la poignée intérieure de la porte arrière
3. Recouvrement de la poignée de la porte arrière
4. Garniture intérieure delta de porte arrière
5. Moulure delta de la porte arrière
6. Panneau de porte arrière

7. Caoutchouc d’étanchéité interne du puits de porte arrière
8. Caoutchouc d’étanchéité externe du puits de porte arrière
9. Caoutchouc d’étanchéité d'ouverture supérieur de la porte arrière
10. Caoutchouc d’étanchéité latéral de la porte arrière
11. Caoutchouc d’étanchéité latéral de porte arrière
12. Moulure du cadre de porte arrière
