Kia Ceed: Console au plancher / Composants et emplacement des composants
Revue Technique Kia Cee'd / Carrosserie (Intérieur et extérieur) / Console au plancher / Composants et emplacement des composants

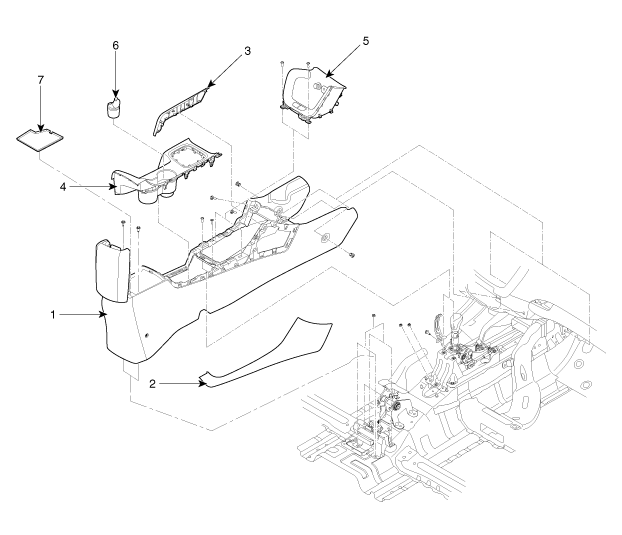

| COMPOSANTS |
|
1. Ensemble de console du plancher 2. Garniture de console [D] 3. Garniture de console [G] 4. Revêtement supérieur de console |
5. Plateau de console 6. Cendrier portable 7. Boulon du plateau de console |
Ensemble de la console du plancher / Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble de console du plancher
...
Autres materiaux:
Revue Technique Kia Cee'd: Batterie / Composants et emplacement des composants
COMPOSANTS
1. Plaquette d’isolation de la batterie
2. Batterie (pas le type ISG)
3. Batterie (type ISG)
4. Bac de la batterie
5. Support de fixation de la batterie
6. ECM
...
Revue Technique Kia Cee'd: Module de contrôle de l'ESP / Composants et emplacement des composants
COMPOSANTS
1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2
6. MC1
7. Module de contrôle de l'ESP (HECU)
8. Amortisseur
9. Support
...
