Kia Ceed: Système AVN / Composants et emplacement des composants
Revue Technique Kia Cee'd / Système électrique de carrosserie / Système AVN / Composants et emplacement des composants
| emplacement des composants |
|

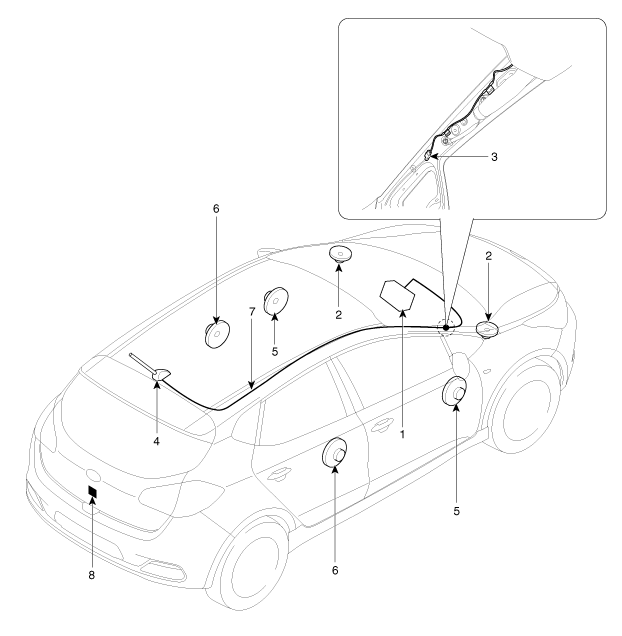

1. AVN (unité de tête A/V et Navigation) 2. Haut-parleur aigü 3. Connecteur du câble de l'antenne 4. Antenne du toit (Radio GPS) |
5. Haut-parleur de la porte avant 6. Haut-parleur de la porte arrière 7. Câble d'alimentation de l'antenne 8. Caméra arrière |
Spécifications
Spécifications
Élément
Spécification
Source d'alimentation
CC 14,4 V (-) masse
Plage de fréquences / la ...
Diagrammes schématiques
DIAGRAMME FONCTIONNEL DU
SYSTÈME
...
Autres materiaux:
Revue Technique Kia Cee'd: Unité de tête AVN / Procédures de réparation
DÉPOSE
Unité de tête AVN
•
Faites attention de ne pas rayer le tableau de bord central
et les pièces associées.
•
Éje ...
Revue Technique Kia Cee'd: Unité de commande du chauffage et du climatiseur (manuelle) / Composants et
emplacement des composants
COMPOSANTS
FONCTION DES BROCHES DES CONNECTEURS
CONNECTEUR
N° de broche
ESSENCE
DIESEL
Fonction
Fonction
A
1
Bas
Bas
2
...
