Kia Ceed: Fusibles et relais / Composants et emplacement des composants

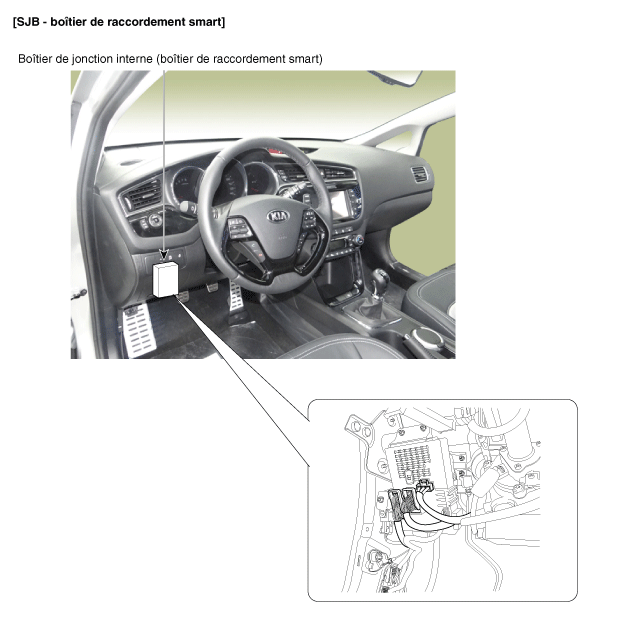

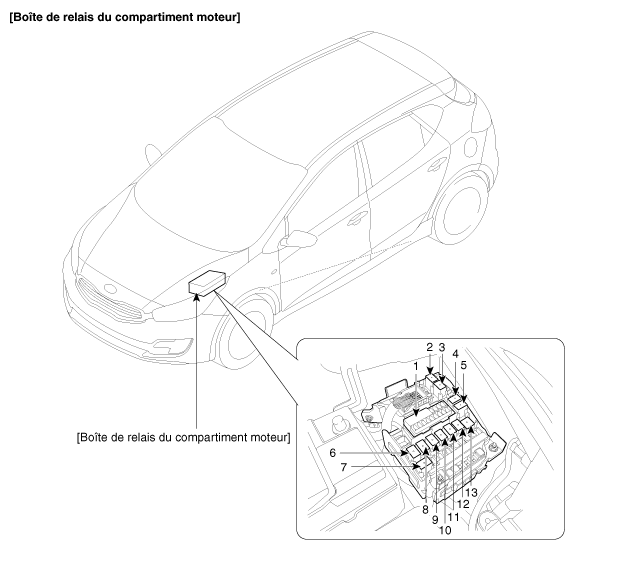

| EMPLACEMENT DES COMPOSANTS |
|
1. Ensemble de boîte EMS 2. Relais du ventilateur de refroidisseur (Bas) 3. Relais du ventilateur de refroidisseur (Haut) 4. Relais ESS 5. Relais de soufflerie |
6. Relais de dégivrage arrière 7. Relais HAC 8. Relais SSB4 (ALL2) 9. Relais de l’essuie-glace avant 10. Relais SSB3 (ALL1) |
11. Relais démarrage 12. Relais SSB2 (ACC) 13. PTC(essence) / relais de chauffage de carburant (Diesel) |
