Kia Ceed: À verrouillage électrique des portières / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / À verrouillage électrique des portières / Composants et emplacement des composants

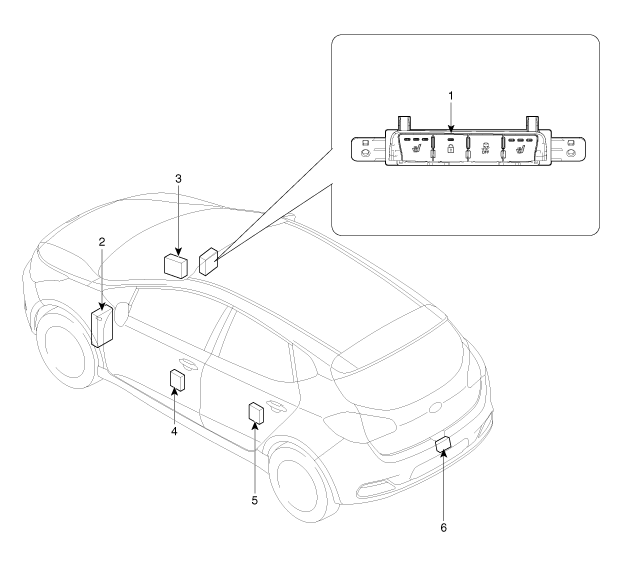

EMPLACEMENT DES COMPOSANTS

1. Interrupteur de verrouillage des portières
2. SJB (boîtier de raccordement smart)
3. Module de commande de la carosserie (BCM)

4. Actionneur du verrouillage de la porte avant
5. Actionneur de verrouillage de la portière arrière
6. Actionneur du hayon ouvert

À verrouillage électrique des portières

...

À actionneurs de verrouillage électrique de porte / Procédures de réparation

Contrôle Contrôle du module de verrouillage de la porte avant 1. Enlevez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de ...
