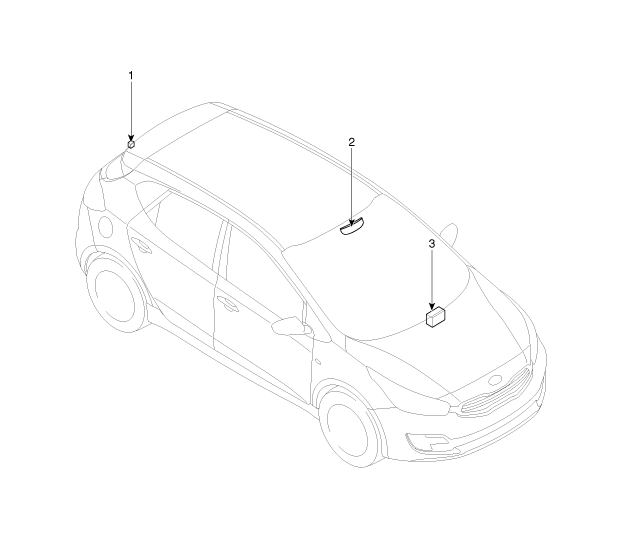

| EMPLACEMENT DES COMPOSANTS |

|
1. Caméra vue arrière 2. Rétroviseur intérieur avec affichage caméra arrière |
3. Contrôleur A/V ou unité de tête audio |
Caméra arrière
