Kia Ceed: Caméra arrière / Diagrammes schématiques

Revue Technique Kia Cee'd / Système électrique de carrosserie / Caméra arrière / Diagrammes schématiques

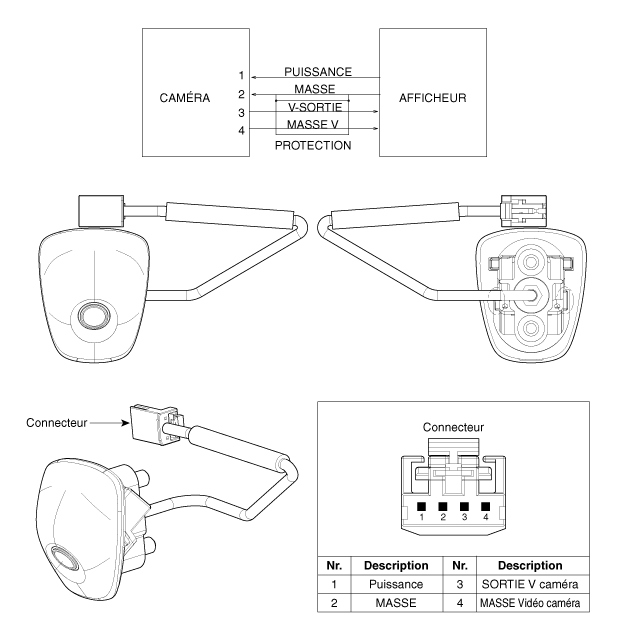

Schéma du circuit

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Caméra vue arrière 2. Rétroviseur intérieur avec affichage caméra arrière 3. Contrôleur A/V ou unité de tête audi ...

Description et fonctionnement

Description Pour fournir une image de l'arrière du véhicule au conducteur, la caméra de vue arrière reçoit le signal d'image et affiche l'image sur le moniteur AV o ...
