INDEX D'EMPLACEMENT DES COMPOSANTS |

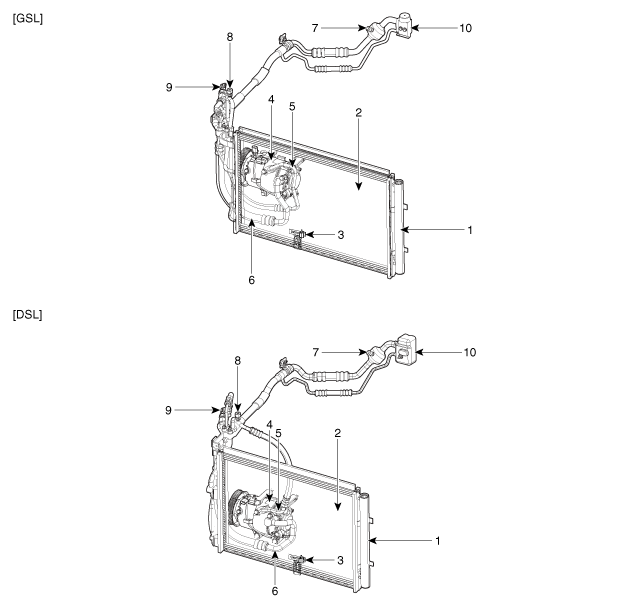

Compartiment moteur |
1. Dessicateur du récepteur 2. Condensateur 3. Capteur de la température ambiante 4. Compresseur 5. Tuyau de décharge |
6. Ensemble du tuyau d'aspiration et de liquide 7. Port de service (basse pression) 8. Port de service (haute pression) 9. Transducteur de pression du climatiseur (APT) 10. Soupape d'expansion |

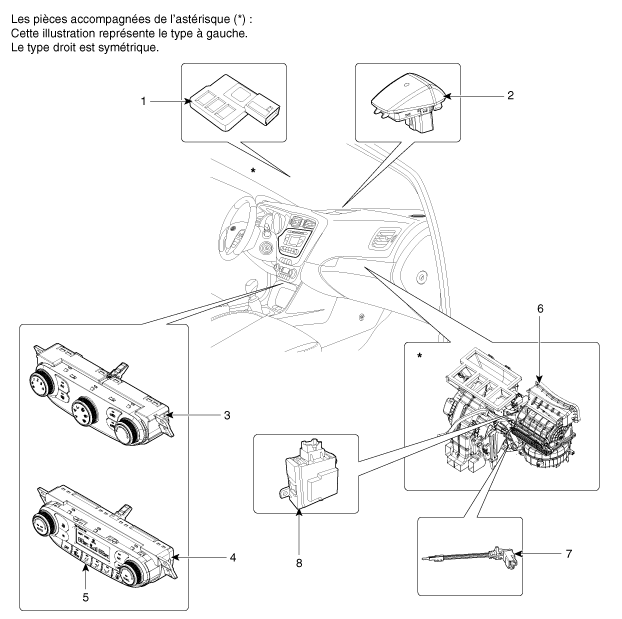

Intérieur |
1. Capteur de désembuage automatique 2. Photocapteur 3. Commande du climatiseur et du chauffage (MANUEL) Commande du climatiseur et du chauffage (DATC avec audio) |
5. Capteur d'habitacle 6. Unité de chauffage et de soufflerie 7. Capteur de température de l'évaporateur 8. Ionisateur du groupe d'instruments |
