Kia Ceed: IMS (Mémoire intégrée) / Contacteur de commande IMS / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / IMS (Mémoire intégrée) / Contacteur de commande IMS / Procédures de réparation

Contrôle
1.
Déposez le connecteur de l'interrupteur de commande IMS (A).

2.

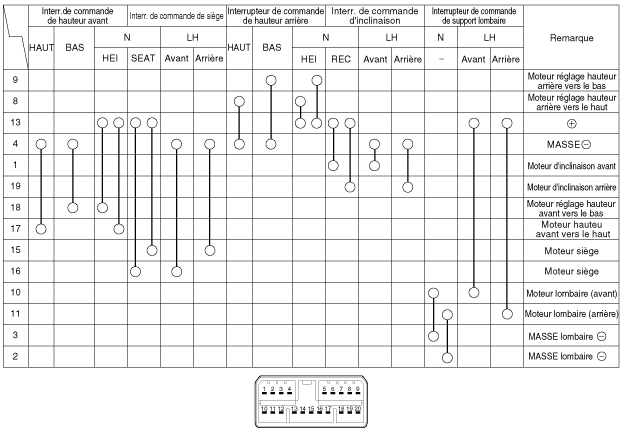

Contrôlez la présence de continuité entre les bornes suivantes, à chaque position de l'interrupteur de commande IMS. Si la continuité n'est pas conforme aux spécifications, remplacez l'interrupteur de commande IMS.
Interrupteur de commande du siège électrique du conducteur (pour IMS)

DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlevez le recouvrement de protection externe du siège avant (A).
(Reportez-vous à Carrosserie "couvercle extérieur de protection du siège avant")

3.
Déconnectez le connecteur de l'interrupteur de commande IMS (A).

4.
Enlevez l'interrupteur de commande IMS (A) après avoir desserré la vis de fixation.

INSTALLATION

Vérifiez que les connecteurs de l'interrupteur de commande IMS et les connecteurs correspondants sont branchés correctement.
Vérifiez que l'interrupteur de commande IMS fonctionne normalement.
1.
Branchez les connecteurs et remontez l'interrupteur de commande IMS.
2.
Remontez le revêtement latéral du siège.
Contacteur de commande IMS / Diagrammes schématiques
Schéma du circuit ...
