Kia Ceed: Système de commande du moteur / À capteur de débit d′air massique (MAFS) / Procédures de réparation

Revue Technique Kia Cee'd / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de débit d′air massique (MAFS) / Procédures de réparation

Contrôle

CONTRÔLE GÉNÉRALE

Vérifiez le MAFS visuellement.

–	Montage dans le bon sens

–	Présence de contamination, corrosion ou dommages sur le connecteur.

–	Filtre à air bouché ou humide.

–	Cylindre du MAFS déformé ou bloqué par un corps étranger.

2.	Vérifiez les fuites sur le système d’admission et le système du refroidisseur intermédiaire.

DÉPOSE

1.	Positionner le contacteur d'allumage sur OFF et débranchez la borne (-) de la batterie.

2.	Enlevez le flexible d'admission d'air (C).

3.	Débranchez le connecteur du capteur de débit d'air massique et le serrage d'installation (A).

4.	Déposez le capteur de débit d’air massique (A) après avoir déposé les boulons d'installation.

INSTALLATION

•	Installez le composant aux couples spécifiés.

•	Notez que des dommages internes peuvent se produire si le composant tombe. Le cas échéant, utilisez-le après vérification.

•	Attention à ne pas endommager l'élément du capteur et la cellule en alvéole de ruche.

La procédure d'installation est l'inverse de celle de la dépose.

Boulon de fixation du capteur de débit d'air massique :

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

Ecrou de fixation de la fixation du capteur de débit d'air massique :

2,9 ~ 4,9 Nm (0,3 ~ 0,5 kgf.m, 2,2 ~ 3,6 lb-ft)

RÉGLAGE

•	Après remplacement du capteur de débit d'air massique (MAFS), la procédure "Routine de changement de composant" doit être effectuée. Sinon, la panne relative à la performance du moteur ou à la commande d'émission peut apparaître jusqu'à la fin de l'apprentissage ECM du composant.

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Branchez GDS au connecteur de liaison de données (DLC).

3.	Mettre le contact.

4.	Sélectionnez "Véhicule, Année de modèle, Moteur, Système".

5.	Sélectionnez la fonction "Gestion de l'interrupteur du véhicule".

6.	Choisissez "ROUTINE DE CHANGEMENT DES COMPOSANTS"

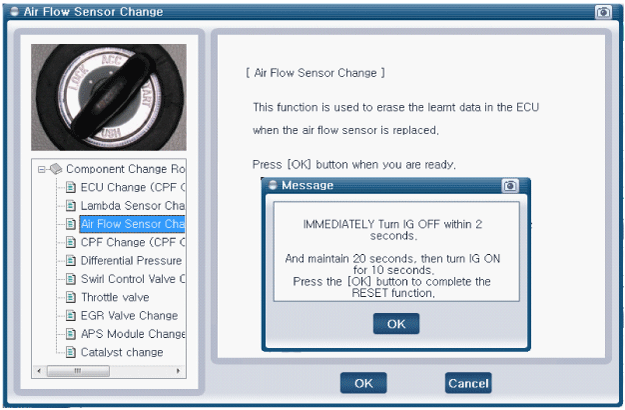

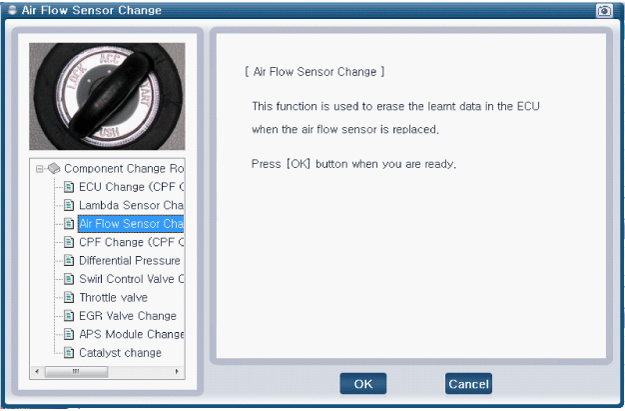

7.	Selectionnez " CHANGEMENT DU CAPTEUR DE DEBIT D'AIR ".

8.	Si le message apparaît, désactivez le commutateur d'allumage et activez-le à nouveau pendant 20 secondes.

À capteur de débit d′air massique (MAFS) / Diagrammes schématiques

Schéma du circuit ...

À capteur de débit d′air massique (MAFS) / Recherche de pannes

Contrôle des données GDS Fig 1) Vérifiez si la "Masse d'air par cylindre" est de 340 mg/tour ± 50 mg/tour sans le fonctionnement de EEGR au ralenti chaud ( ...
